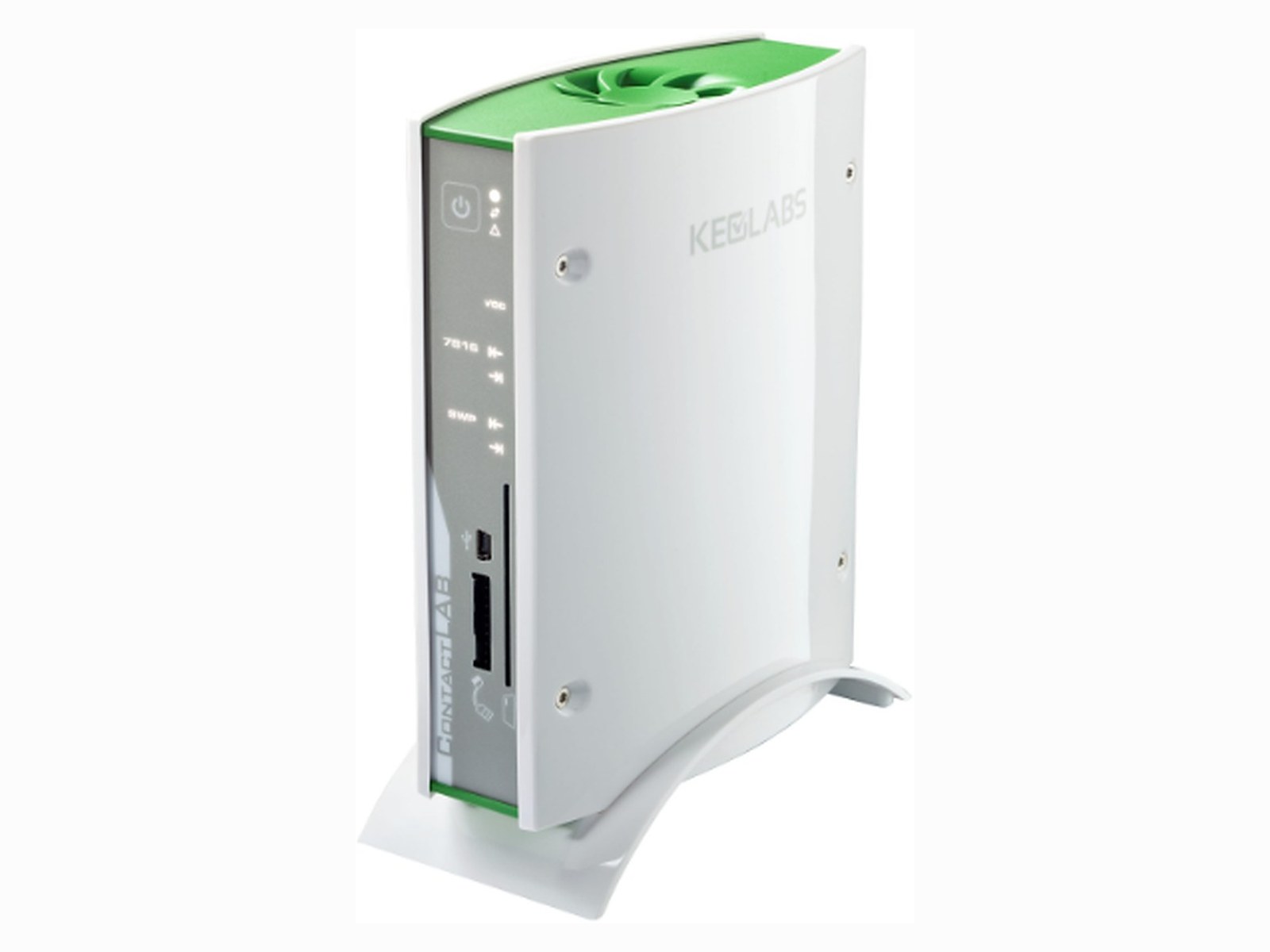

ContactLAB

Name: ContactLAB
Brand: KEOLABS

ISO/IEC 7816 및 SWP/HCI의 접촉형 IC 카드·리더·NFC 기능이 있는 모바일 단말을 하나의 플랫폼에서 검증하는 포괄 테스터입니다. 비트 레벨까지의 스파이 기능과 시험소용 리더의 에뮬레이션을 양립합니다.

공급사 Keolabs 규격 ISO/IEC 7816 · SWP · HCI/HDLC 테스터 본체

시험의 전체상

시험 벤치는 “소프트웨어 → 테스터 → 지그 → 피시험 기기” 의 4요소로 구성됩니다. 본 제품이 어디에 위치하는지를 나타냅니다.

STEP 1 — 테스트 프로그램규격 테스트 스위트(실행 환경: SCRIPTIS™)규격별 테스트 프로그램은 SCRIPTIS™ 위에서 실행합니다. 제공 형태·라이선스 구성은 견적 구성에 따라 확인합니다. 실행 중에는 DUT 설치·지그 변경 팝업 지시가 표시됩니다.

STEP 2 — 테스터 본체ProxiLAB Quest 등신호의 생성·측정을 수행하는 하드웨어입니다. 카드·리더를 에뮬레이트합니다

STEP 3 — 지그·자동화기준 안테나·프로브·로봇규격이 정하는 기준 지그의 접속이 필수입니다. 접속하지 않으면 스위트를 실행할 수 없습니다. 로봇으로 위치 스윕을 자동화합니다

STEP 4 — 피시험 기기DUT: 접촉 카드·리더개발 중인 제품입니다. 규격 적합성과 상호 운용성을 검증하는 대상입니다

이 제품이 “무엇을, 어떻게 표시하는가” 입니다. 캡처한 통신을 목적별 뷰로 시각화합니다.

스파이(캡처)Spy

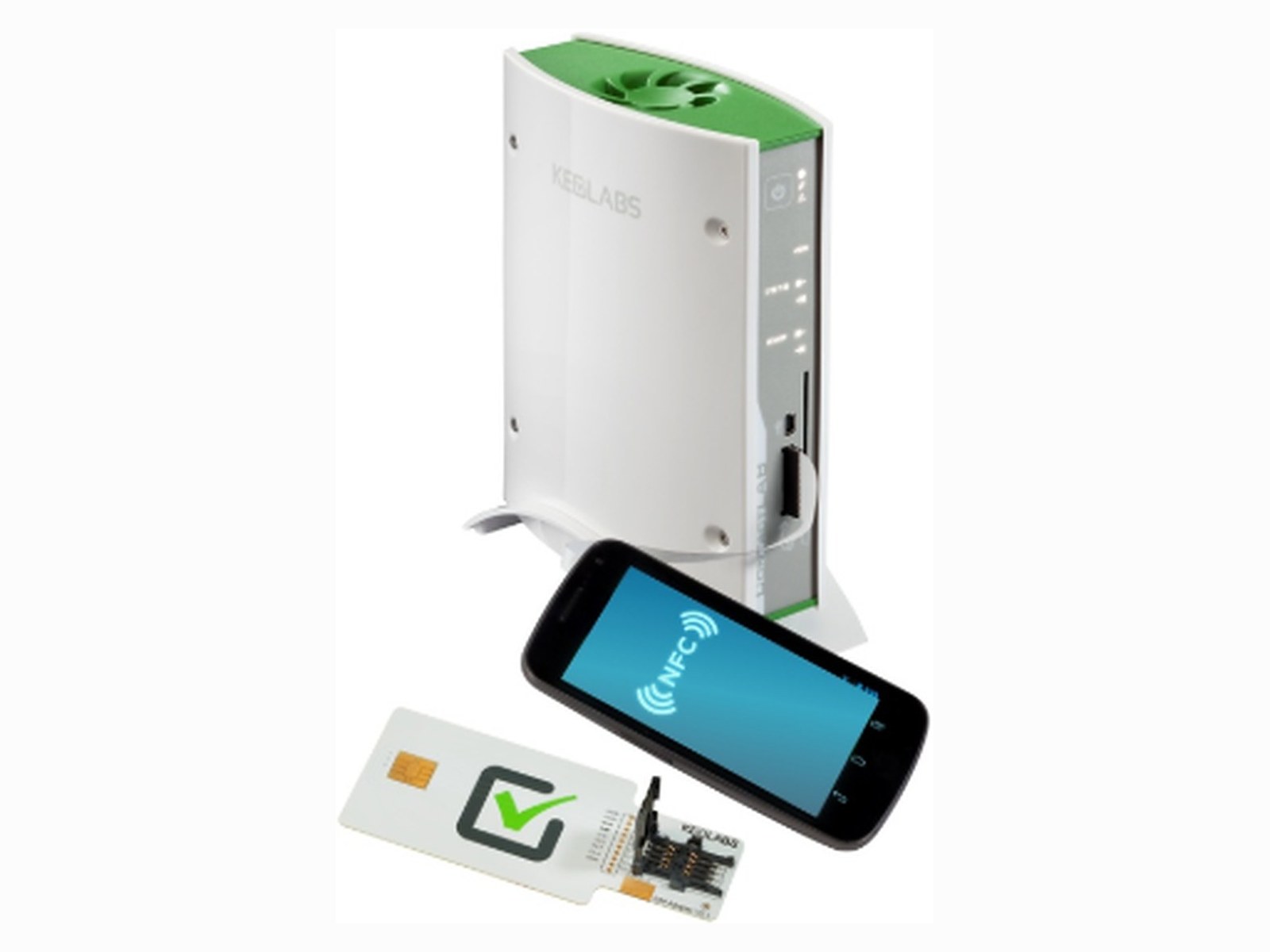

카드와 리더 사이, UICC(SIM)와 모바일 단말 사이의 통신을 캡처하여 비트 레벨까지 분석합니다.

에뮬레이션Emulation

완전한 제어·설정이 가능한 시험소용 리더와 CLF 측을 에뮬레이트합니다.

제조사가 공개한 라이선스 구성입니다. 필요한 옵션은 대상 프로토콜에 따라 정해집니다.

시험 구성·라이선스 예
구분	라이선스명	내용
하드웨어 본체	SC-ContactLAB-HW	ISO 7816·SWP·I2C/SPI 프로토콜 분석기의 하드웨어 플랫폼
SWP / I2C / SPI	SC-ContactLAB-SWPSPY/I2C-SPI	SWP(HCI·HDLC)와 I2C/SPI의 신호 캡처·분석입니다. 접촉 카드·리더·NFC 휴대전화가 대상입니다
ISO 7816	SC-ContactLAB-7816SPY	ISO 7816의 신호 캡처·프로토콜 분석입니다. 카드·리더가 대상입니다

필요한 기능(프로토콜·에뮬레이션 종류)을 선택 구입할 수 있으며, 구입 후의 기능 추가도 용이합니다. 분석 환경은 RGPA / Quest입니다.

기술 특성
주요 기능	접촉 리더(ISO 7816·SWP) / 접촉 스파이(ISO 7816·SWP·I2C/SPI) / 접촉 에뮬레이터(ISO 7816·SWP) / 아날로그·디지털·애플리케이션 시험 지원 / 디지털·아날로그 트레이스 / 실시간 트리거·디지털 I/O 4포트 / Python·C·C++·VB·JScript·Windows COM 객체로 제어
지원 프로토콜	ISO 7816 / HCI·SWP / I2C·SPI(EMV·GSM·HDLC·HCI 해석의 원클릭 표시) / 스마트카드의 USB 인터페이스 트레이스에도 대응
하드웨어 인터페이스	USB / PC/SC / 디지털 I/O 4포트 / ID1 슬롯 / 프로브 슬롯 / 범용 I/O(AUX)

이 제품으로 하는 것은 적합성 시험입니다. 정식 Type Approval은 인정 시험소가 실시하고, Letter of Approval은 EMVCo 또는 각 Payment System이 발행합니다. 당사가 제공하는 것은 시험 환경의 구축과 운용 지원입니다.
