L1 · 物理層・プロトコル

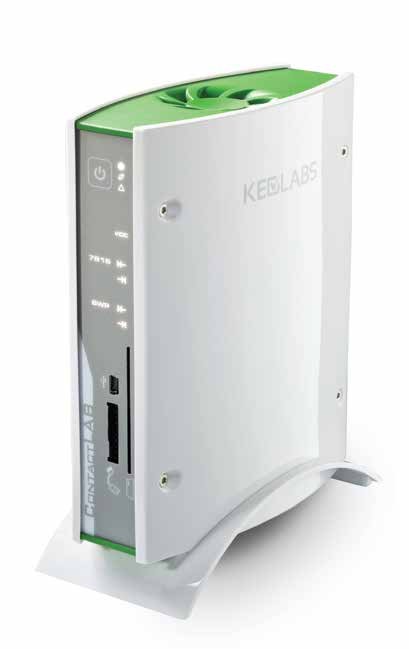

ContactLAB
ISO/IEC 7816 および SWP/HCI の接触型ICカード・リーダー・NFC機能付モバイル端末を1プラットフォームで検証する包括テスター。ビットレベルまでのスパイ機能と、ラボ用リーダーのエミュレーションを両立します。
試験の全体像
試験ベンチは「ソフトウェア → テスター → 治具 → 被試験機器」の4要素で構成されます。本製品がどこに位置するかを示します。
STEP 1 — テストプログラム規格テストスイート（実行環境：SCRIPTIS™）規格ごとのテストプログラムを SCRIPTIS™ 上で実行します。提供形態・ライセンス構成は見積構成により確認します。実行中はDUT設置・治具変更のポップアップ指示あり
STEP 2 — テスター本体ProxiLAB Quest 等信号の生成・測定を行うハードウェア。カード／リーダーをエミュレート
STEP 3 — 治具・自動化基準アンテナ・プローブ・ロボット規格が定める基準治具の接続が必須。未接続ではスイートを実行できません。ロボットで位置掃引を自動化
STEP 4 — 被試験機器DUT：接触カード・リーダー開発中の製品。規格適合・相互運用性を検証する対象
何ができるか
ISO/IEC 7816 および SWP/HCI の接触型ICカード・リーダー・NFC機能付モバイル端末を1プラットフォームで検証する包括テスター。ビットレベルまでのスパイ機能と、ラボ用リーダーのエミュレーションを両立します。
表示・解析機能
この製品が「何を、どう表示するか」。キャプチャした通信を、目的別のビューで可視化します。
スパイ（キャプチャ）Spy
カード⇄リーダ間、UICC(SIM)⇄モバイル端末間の通信をキャプチャし、ビットレベルまで解析。
- ISO 7816 / SWP(HCI/HDLC) 対応
- 接触・非接触の全体可視化（ProxiSPYと統合）
エミュレーションEmulation
完全な制御・設定が可能なラボ用リーダー／CLF側をエミュレート。
- ISO 7816 リーダーエミュレーション
- SWP/HCI(HDLC) の CLF 側エミュレーション
試験構成・ライセンス例
メーカー公開のライセンス構成です。必要なオプションは対象プロトコルにより決まります。
| 区分 | ライセンス名 | 内容 |
|---|---|---|
| HW本体 | SC-ContactLAB-HW | ISO7816・SWP・I2C/SPI プロトコルアナライザのHWプラットフォーム |
| SWP / I2C / SPI | SC-ContactLAB-SWPSPY/I2C-SPI | SWP（HCI・HDLC）と I2C/SPI の信号キャプチャ・解析。接触カード・リーダ・NFC携帯が対象 |
| ISO 7816 | SC-ContactLAB-7816SPY | ISO 7816 の信号キャプチャ・プロトコル解析。カード・リーダが対象 |
必要な機能（プロトコル・エミュレーション種別）を選択購入でき、購入後の機能追加も容易。解析環境は RGPA / Quest。
技術特性
| 主要機能 | 接触リーダー（ISO7816・SWP）／接触スパイ（ISO7816・SWP・I2C/SPI）／接触エミュレータ（ISO7816・SWP）／アナログ・デジタル・アプリケーション試験対応／デジタル・アナログトレース／リアルタイムトリガ・デジタルI/O×4／Python・C・C++・VB・JScript・Windows COMオブジェクトで制御 |
|---|---|
| 対応プロトコル | ISO 7816／HCI・SWP／I2C・SPI（EMV・GSM・HDLC・HCI解釈のワンクリック表示）／スマートカードのUSBインターフェースのトレースにも対応 |
| ハードウェアIF | USB／PC/SC／デジタルI/O×4／ID1スロット／プローブスロット／汎用I/O（AUX） |
導入用途
- 新規開発時の L1 検証立ち上げ
- 構成変更・アップデート後の回帰
- 認証取得に向けた前段の網羅確認
認証との関係
この製品で行うのは適合試験です。正式な Type Approval は認定試験ラボが実施し、Letter of Approval は EMVCo または各 Payment System が発行します。当社が提供するのは試験環境の構築と運用支援です。
