L1 · 물리 계층·프로토콜

ProxiLAB Quest

Name: ProxiLAB Quest
Brand: KEOLABS

KEOLABS의 ProxiLAB Quest. 13.56MHz 전 프로토콜을 다루는 NFC·FeliCa 신호 에뮬레이터로, ASK를 지원하며 기준 안테나와 함께 사용합니다.

공급사 Keolabs 규격 ISO 14443 A/B/B' · 15693 · NFC · FeliCa · VHBR 테스터 본체

시험의 전체상

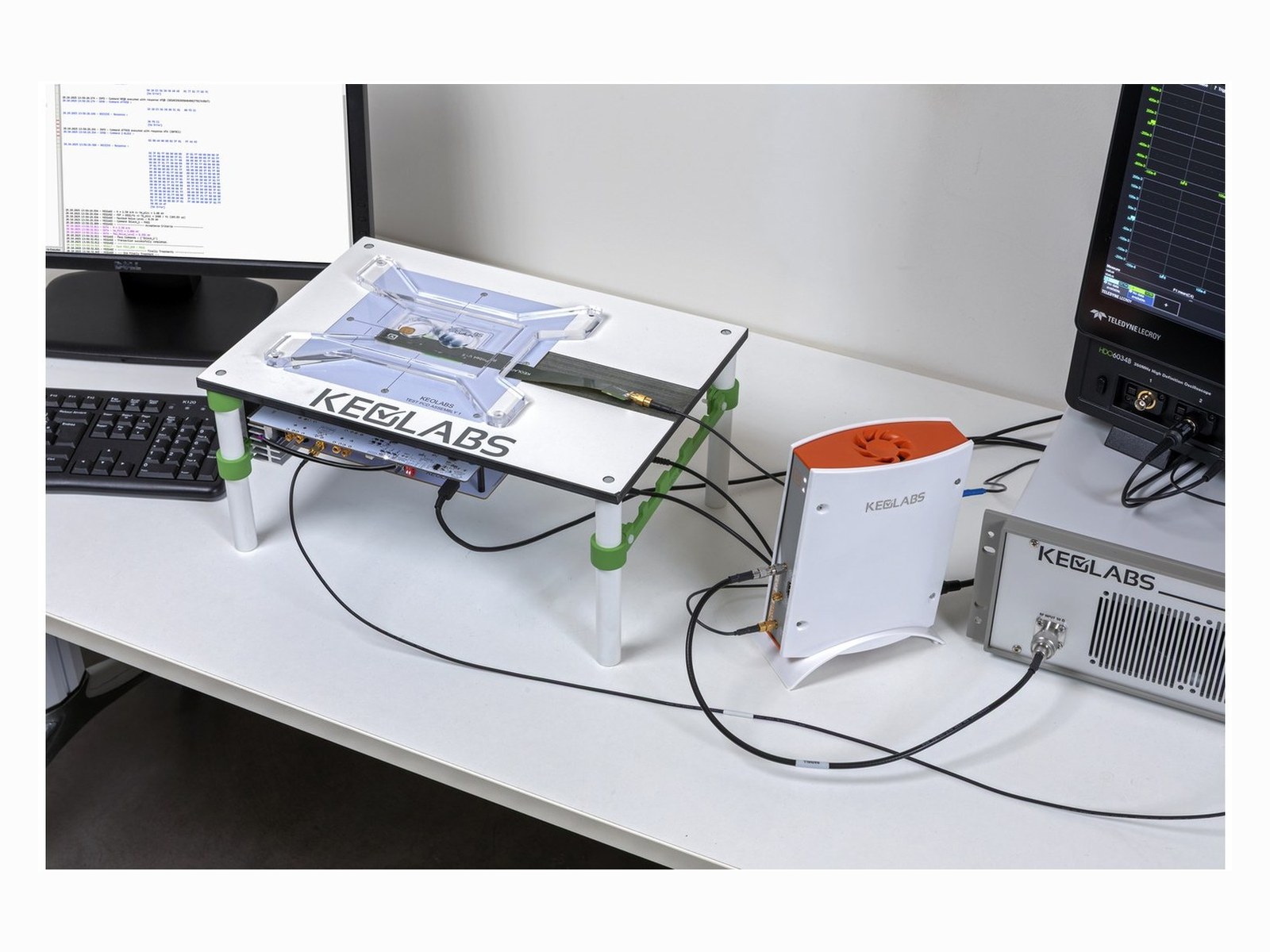

시험 벤치는 “소프트웨어 → 테스터 → 지그 → 피시험 기기” 의 4요소로 구성됩니다. 본 제품이 어디에 위치하는지를 나타냅니다.

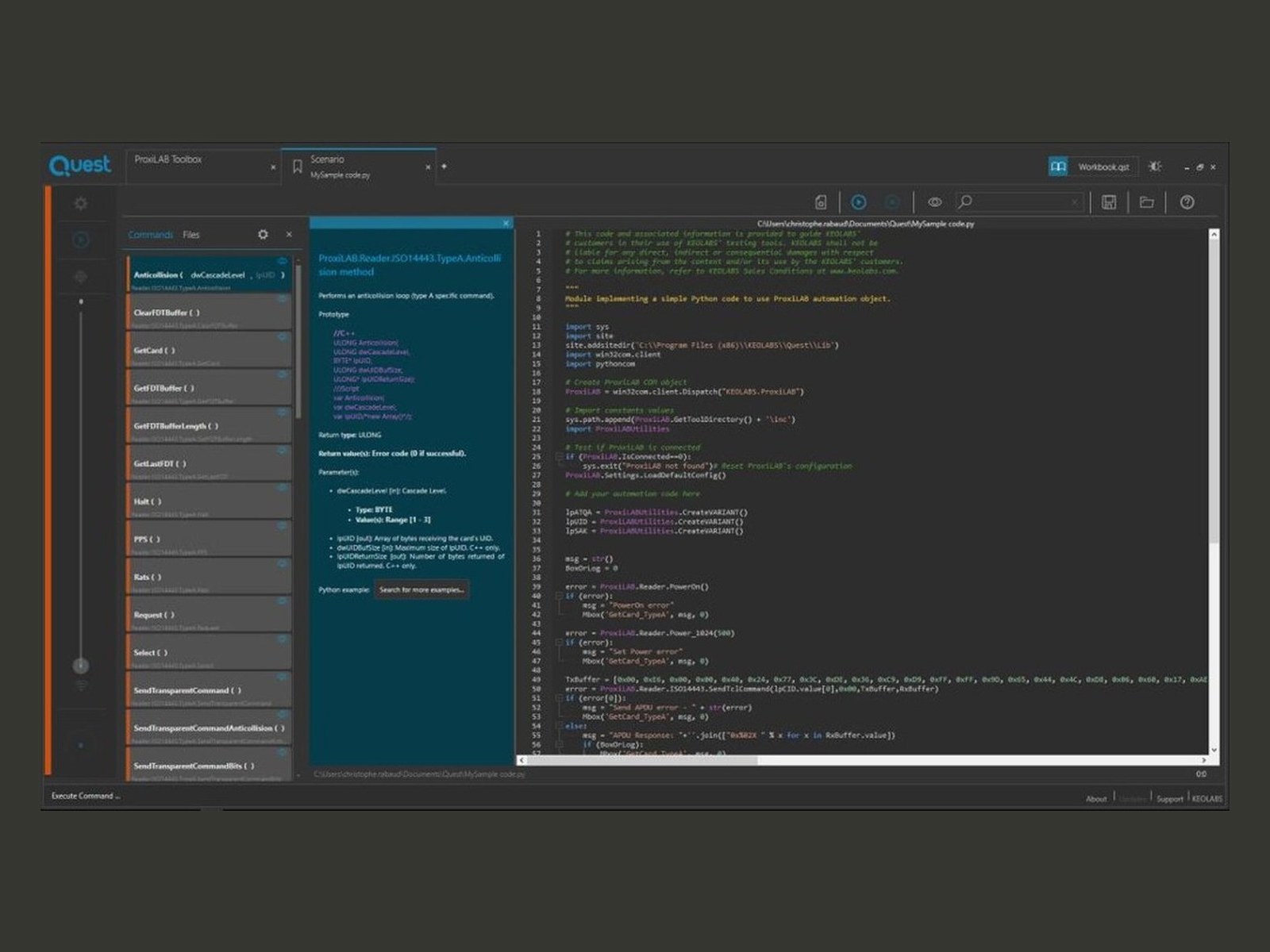

STEP 1 — 테스트 프로그램규격 테스트 스위트(실행 환경: SCRIPTIS™)규격별 테스트 프로그램은 SCRIPTIS™ 위에서 실행합니다. 제공 형태·라이선스 구성은 견적 구성에 따라 확인합니다. 실행 중에는 DUT 설치·지그 변경 팝업 지시가 표시됩니다.

STEP 2 — 테스터 본체ProxiLAB Quest 등신호의 생성·측정을 수행하는 하드웨어입니다. 카드·리더를 에뮬레이트합니다

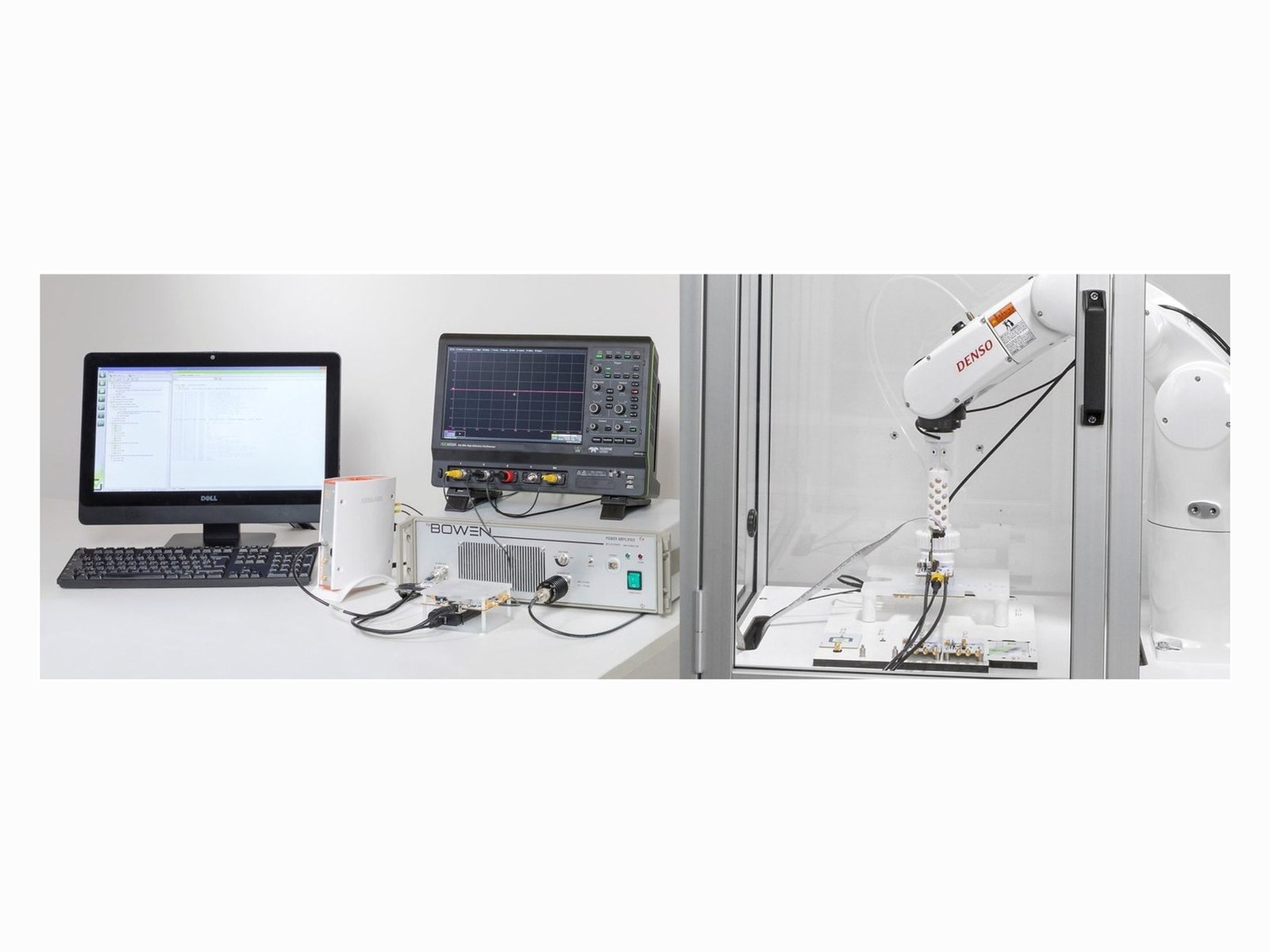

STEP 3 — 지그·자동화기준 안테나·프로브·로봇규격이 정하는 기준 지그의 접속이 필수입니다. 접속하지 않으면 스위트를 실행할 수 없습니다. 로봇으로 위치 스윕을 자동화합니다

STEP 4 — 피시험 기기DUT: 카드·단말·모바일 기기개발 중인 제품입니다. 규격 적합성과 상호 운용성을 검증하는 대상입니다

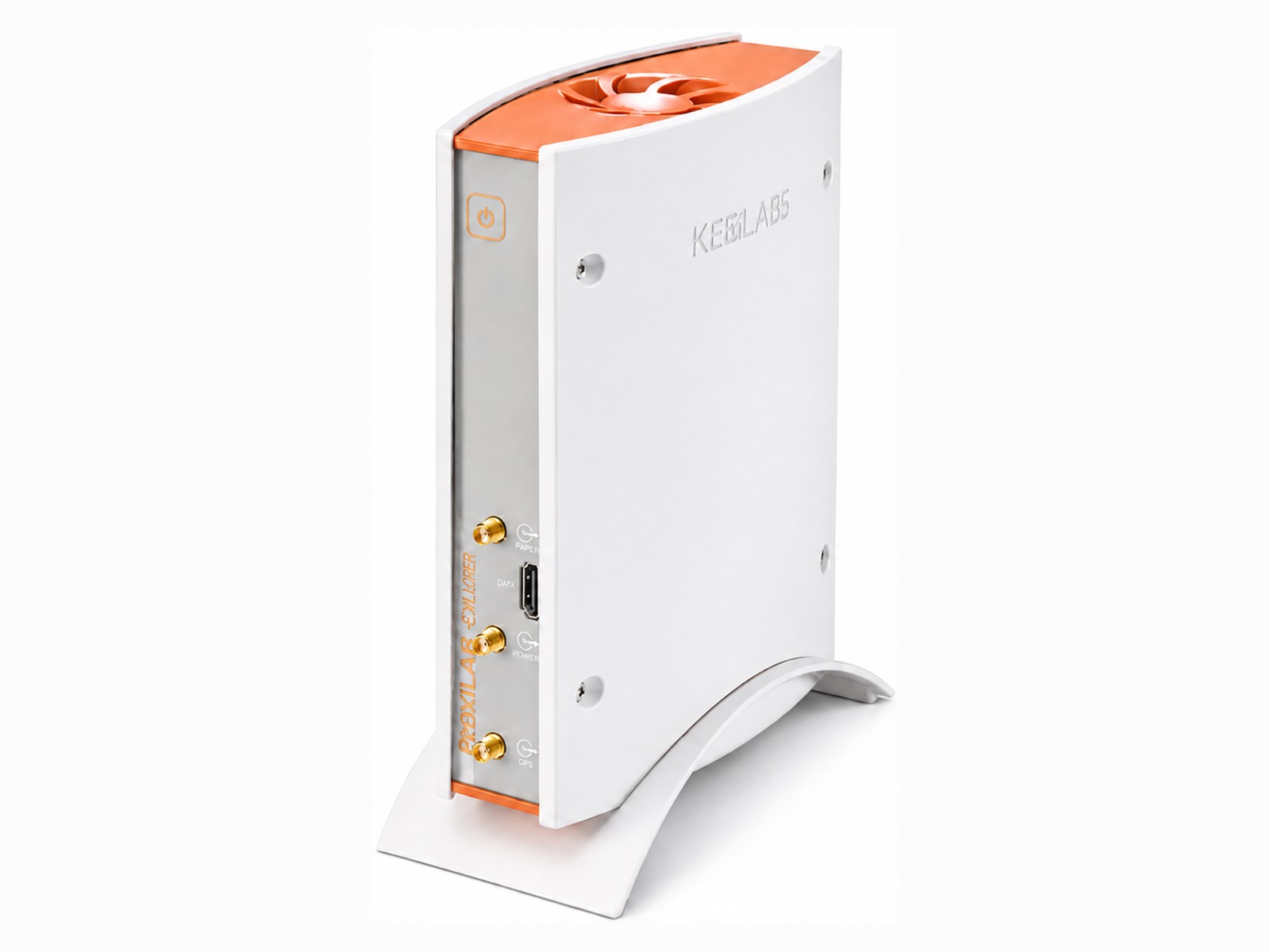

KEOLABS의 ProxiLAB Quest. 13.56MHz 전 프로토콜을 다루는 NFC·FeliCa 신호 에뮬레이터로, ASK를 지원하며 기준 안테나와 함께 사용합니다.

리더와 카드 양쪽의 신호를 설정 가능하게 에뮬레이트하는, 비접촉 시험의 중핵 플랫폼입니다.

신호 에뮬레이션

리더(PCD)와 카드(PICC) 양쪽의 신호를 완전히 설정 가능하게 에뮬레이트

VHBR 지원

ASK

VNA 표준 내장

8~80MHz 벡터 네트워크 분석기

테스트 스위트 기반

EMVCo·NFC Forum·ISO·ICAO 각 테스트 스위트의 하드웨어 중핵

제조사가 공개한 라이선스 구성입니다. 현행 판매 SKU, 필요한 하드웨어 옵션, 규격 버전은 견적 시 확인합니다.

시험 구성·라이선스 예
구분	라이선스명	내용
하드웨어 본체	SC-ProxiLAB-HW-Quest (with VNA)	공진 주파수·Q값 측정에 대응하는 하드웨어 플랫폼
카드 시험 / 아날로그	SC-PROXILAB-QUEST-PCD-ANA	PICC 시험 시에 PCD 신호를 아날로그 제어
카드 시험 / 디지털	SC-ProxiLAB-Quest-PCD-DIG	PCD ISO 14443 A/B를 에뮬레이트하여 PICC를 시험
카드 시험 / NFC	SC-ProxiLAB-Quest-PCD-NFC	NFC IP1/IP2·ISO 15693·FeliCa의 PCD 에뮬레이션
카드 시험 / VHBR	SC-ProxiLAB-Quest-PCD-VHBR-ASK	VHBR ASK에서의 PICC 시험

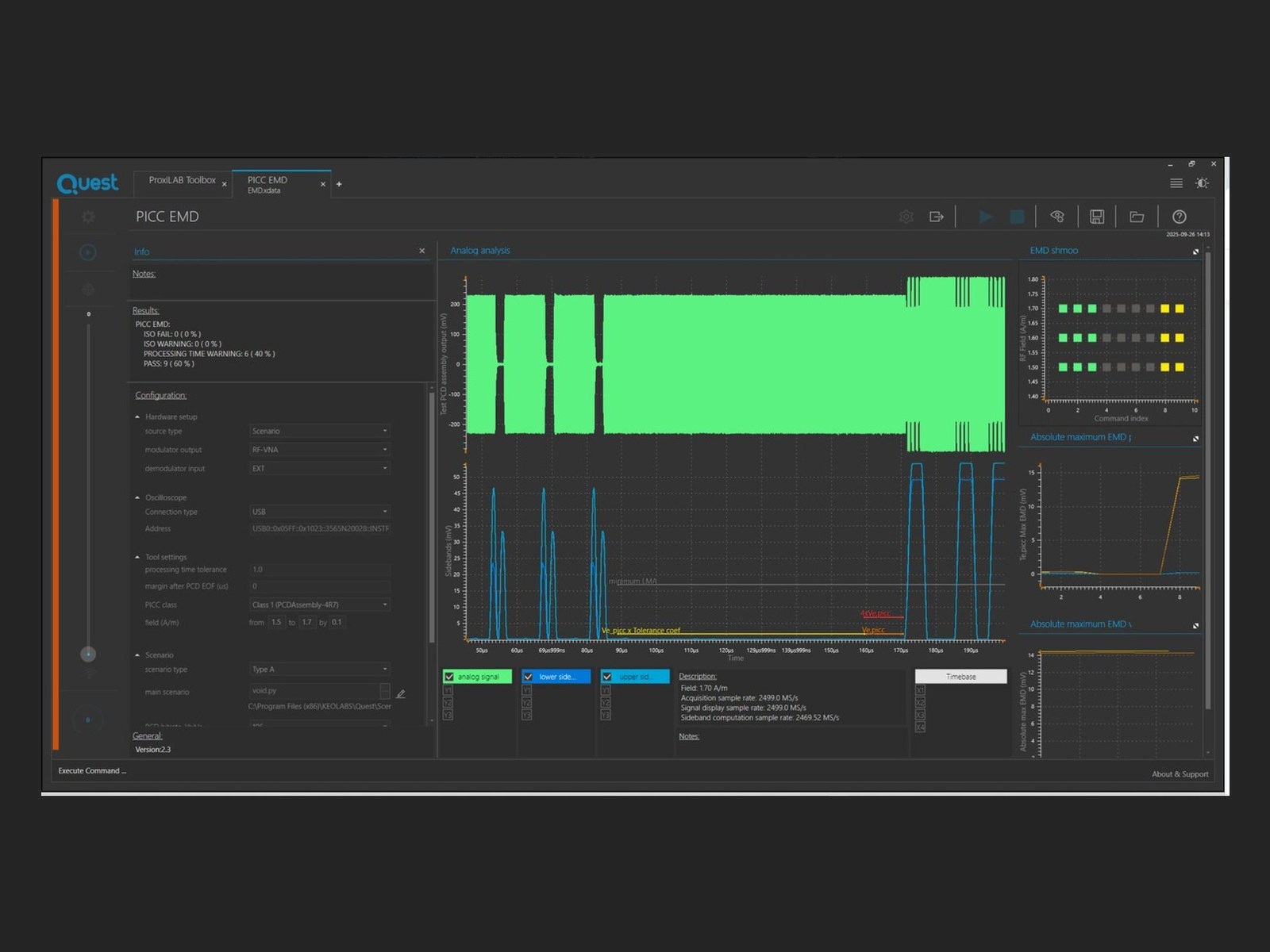

카드 시험 / EMD	SC-ProxiLAB-Quest-PICC-EMD-ANALYSER	카드의 EMD(칩 노이즈) 분석
리더 시험 / 아날로그	SC-ProxiLAB-Quest-PICC-ANA	PCD·NFC 단말 시험 시에 PICC 신호를 아날로그 제어
리더 시험 / 디지털	SC-ProxiLAB-Quest-PICC-DIG	PICC ISO 14443 A/B를 에뮬레이트하여 PCD를 시험
리더 시험 / ALM	SC-ProxiLAB-Quest-PICC-ALM	리더와 모바일 사이의 위상 드리프트 내성(PDI) 분석

실제로 사용하는 기능은 하드웨어 구성과 라이선스로 정해지므로, DUT 역할(PICC/PCD)과 시험 범위를 먼저 확정합니다.

기술 특성

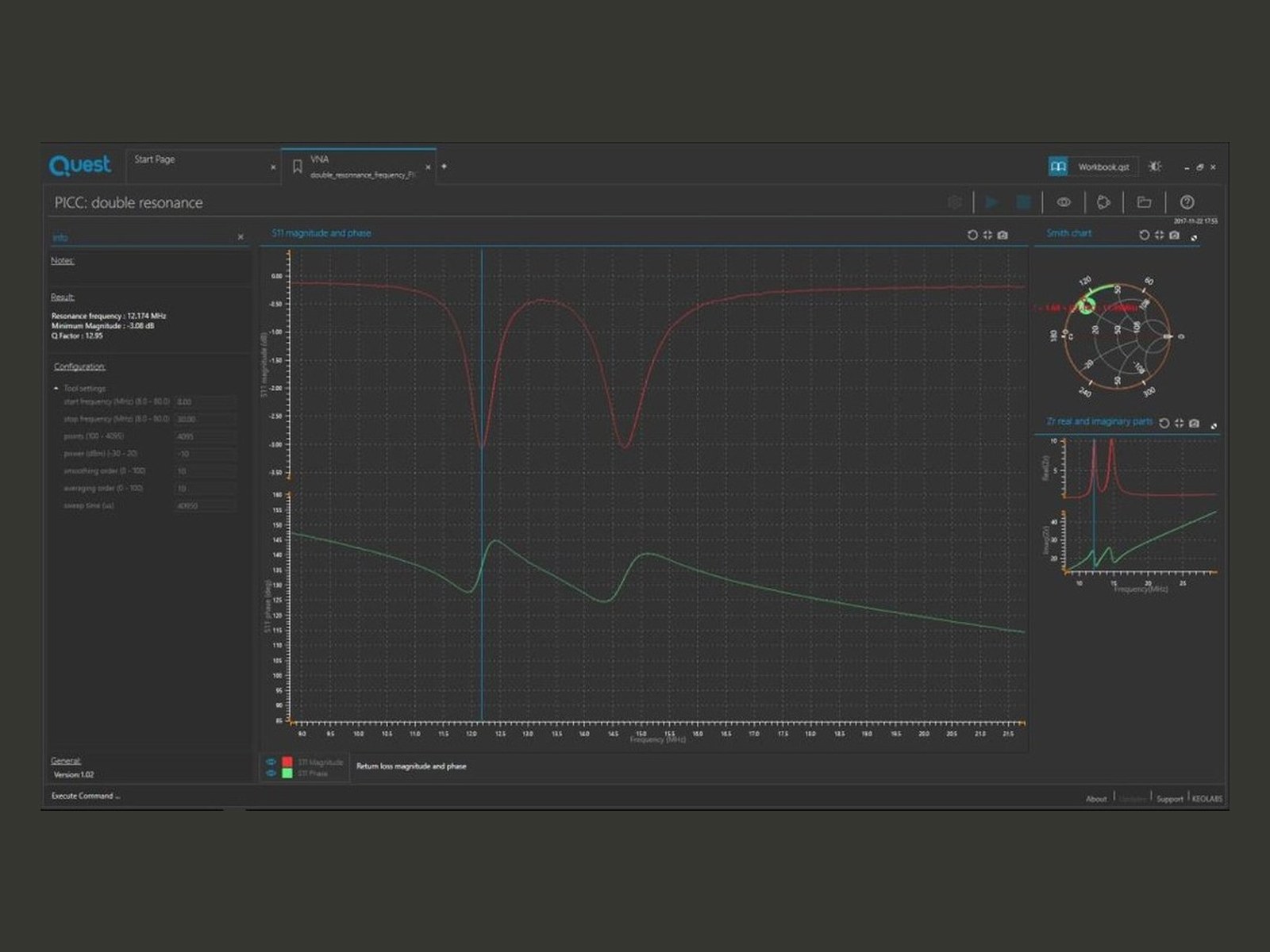

주요 기능	고정밀 임의 파형 생성(AWG) / 고도의 I/Q 복조 / 20dBm 벡터 네트워크 분석기(VNA: 8~80MHz, −30~+20dBm, 공진 주파수·Q값·복소 임피던스 측정) / 프리이퀄라이저 필터링

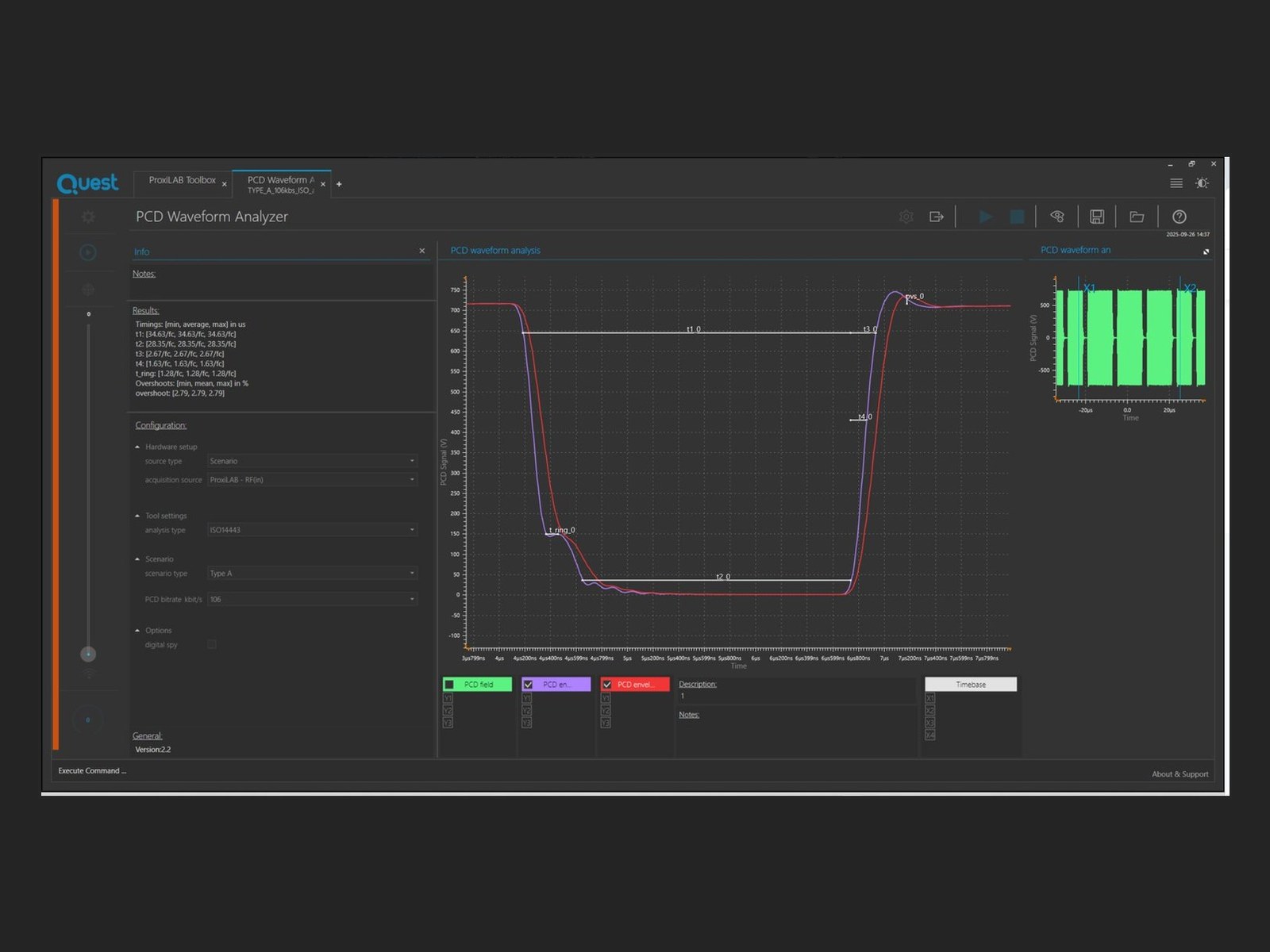

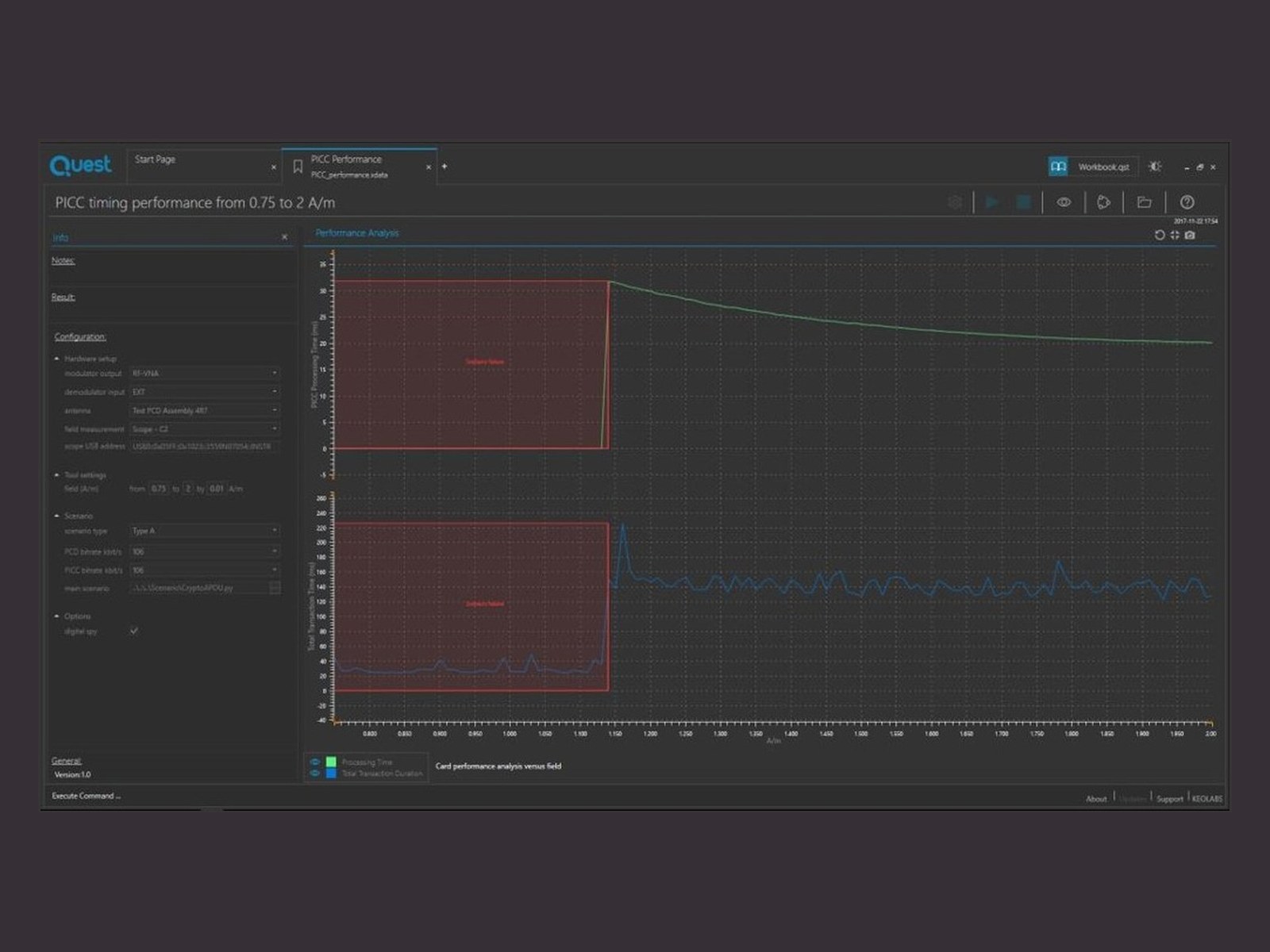

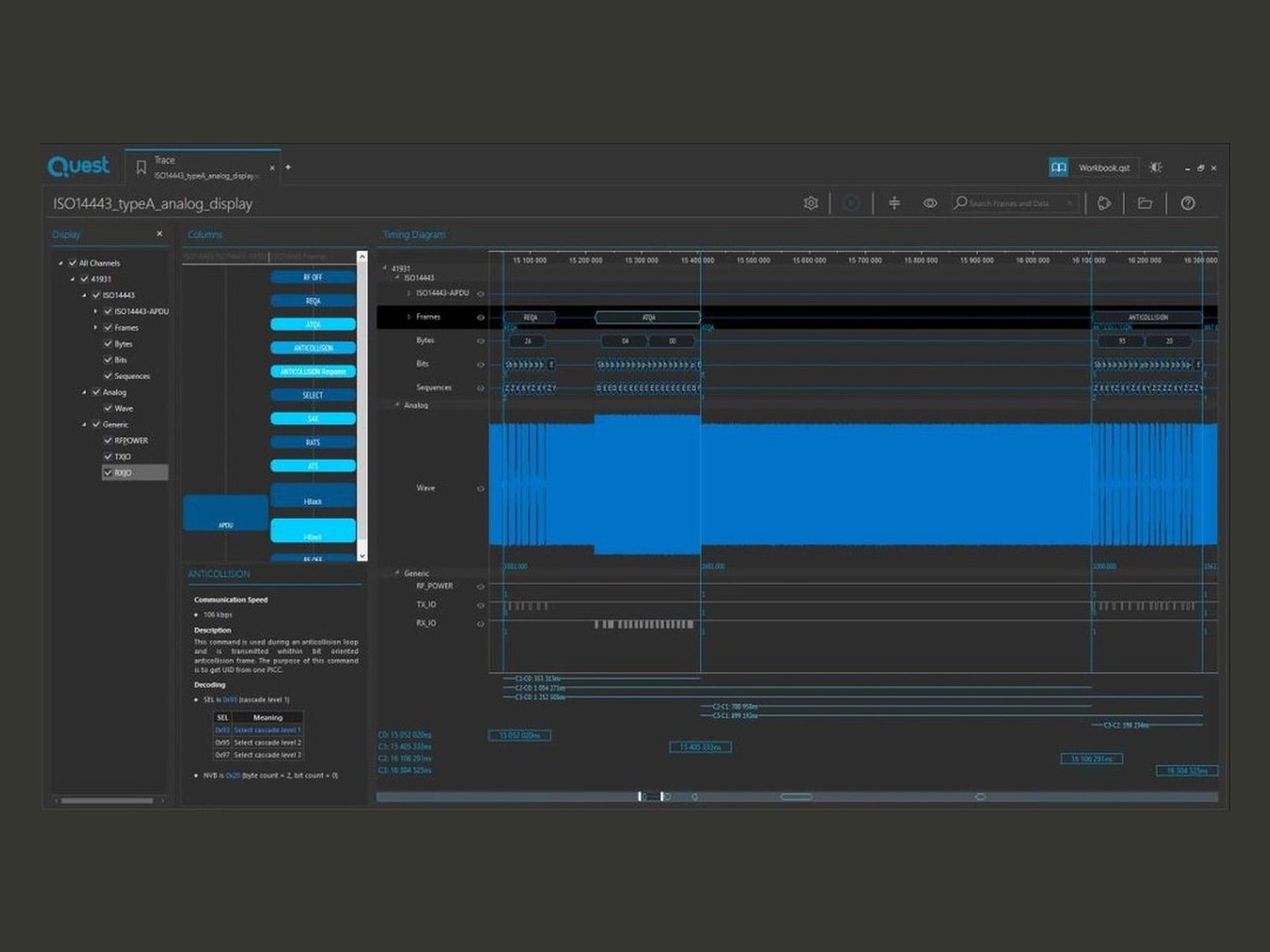

검증할 수 있는 것	프로토콜 적합성 검증 / 특성 평가 / 카드·리더 파형 분석 / 카드 EMD 프로파일링 / 실제 파형 리플레이(True-waveform replay) / 공진 주파수·Q값 평가
지원 프로토콜	ISO 14443 (A/B/B') / MIFARE™/VHBR (ASK) /ISO 15693 / 18000-3/FeliCa™ (JIS X 6319) /NFC-IP1 / -IP2 (ISO/IEC 18092 / ECMA 340)

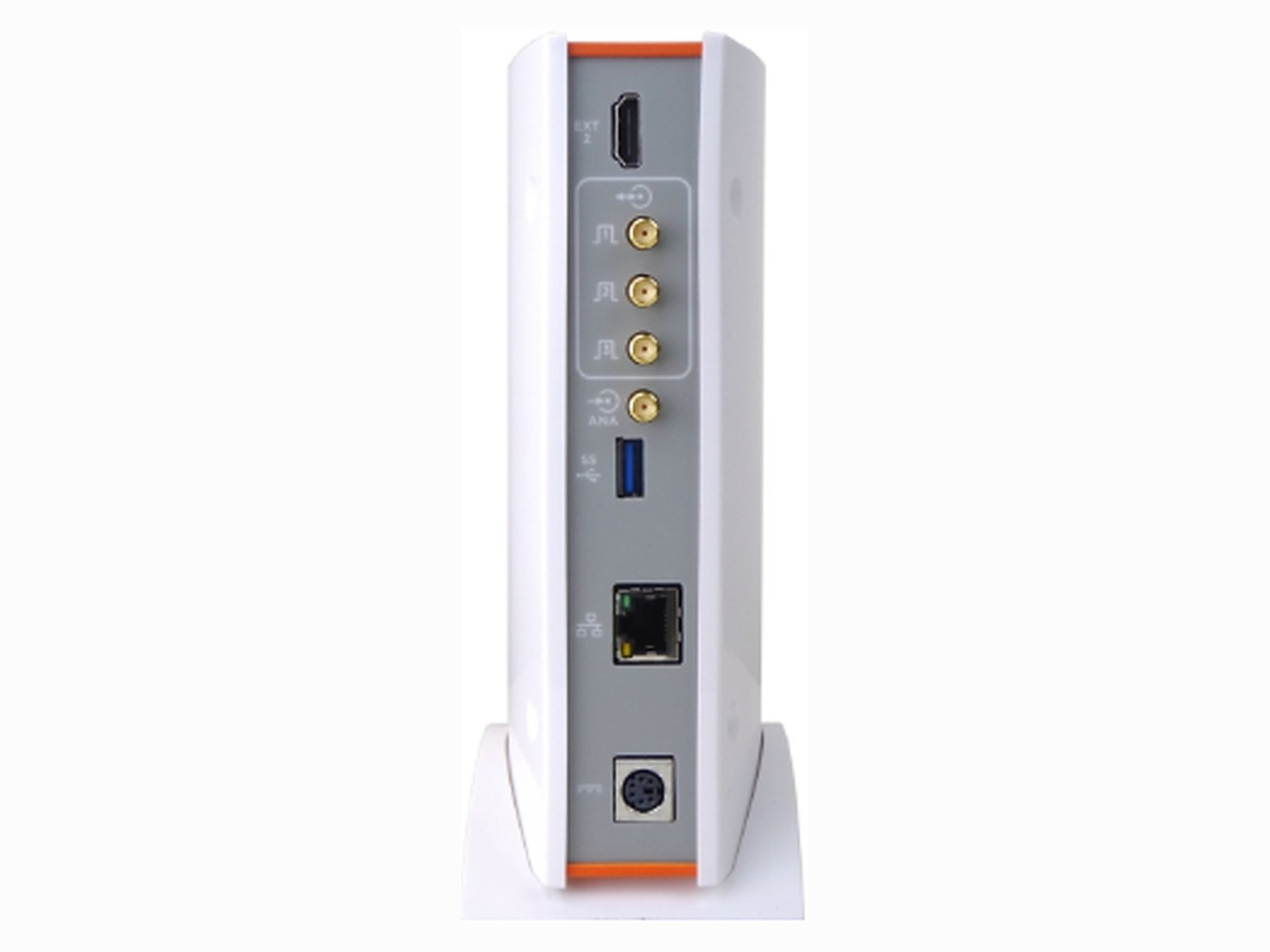

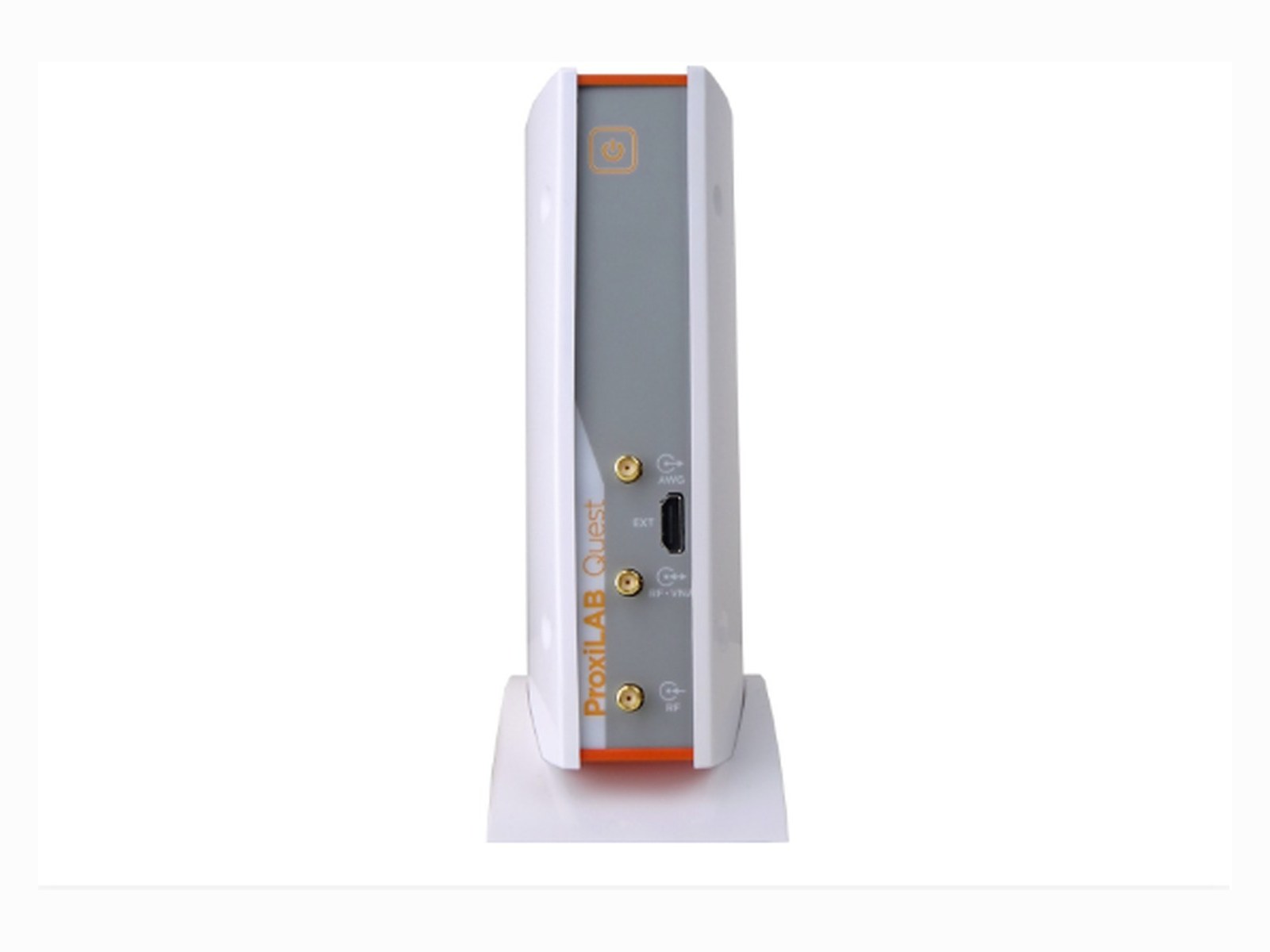

하드웨어 인터페이스	USB / 범용 I/O 3포트 / 확장 HDMI 2포트 / 아날로그 입력 2채널 / RF 출력 2채널

이 제품으로 하는 것은 적합성 시험입니다. 정식 Type Approval은 인정 시험소가 실시하고, Letter of Approval은 EMVCo 또는 각 Payment System이 발행합니다. 당사가 제공하는 것은 시험 환경의 구축과 운용 지원입니다.
