L1 · 物理層・プロトコル

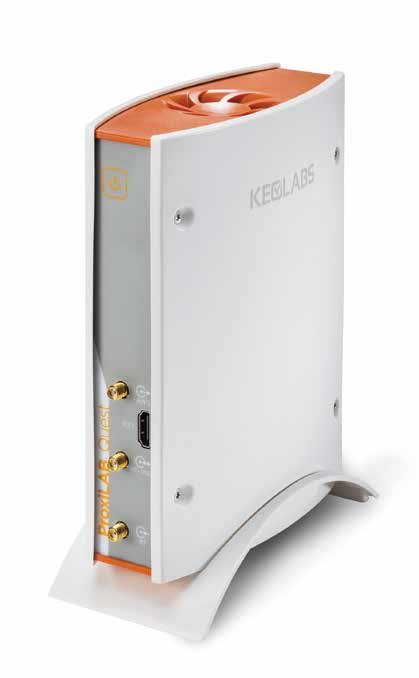

ProxiLAB Quest
13.56MHz 全プロトコル（NFC・ISO14443・FeliCa・ISO15693）で、リーダー／カードの信号エミュレーションを完全設定可能な非接触テスター。VHBR（ASK）に対応し、8〜80MHz のベクトルネットワークアナライザ(VNA)を標準内蔵します。
試験の全体像
試験ベンチは「ソフトウェア → テスター → 治具 → 被試験機器」の4要素で構成されます。本製品がどこに位置するかを示します。
STEP 1 — テストプログラム規格テストスイート（実行環境：SCRIPTIS™）規格ごとのテストプログラムを SCRIPTIS™ 上で実行します。提供形態・ライセンス構成は見積構成により確認します。実行中はDUT設置・治具変更のポップアップ指示あり
STEP 2 — テスター本体ProxiLAB Quest 等信号の生成・測定を行うハードウェア。カード／リーダーをエミュレート
STEP 3 — 治具・自動化基準アンテナ・プローブ・ロボット規格が定める基準治具の接続が必須。未接続ではスイートを実行できません。ロボットで位置掃引を自動化
STEP 4 — 被試験機器DUT：カード・端末・モバイル機器開発中の製品。規格適合・相互運用性を検証する対象
何ができるか
13.56MHz 全プロトコル（NFC・ISO14443・FeliCa・ISO15693）で、リーダー／カードの信号エミュレーションを完全設定可能な非接触テスター。VHBR（ASK）に対応し、8〜80MHz のベクトルネットワークアナライザ(VNA)を標準内蔵します。
プラットフォーム能力
リーダー／カード双方の信号を設定可能にエミュレートする、非接触試験の中核プラットフォームです。
信号エミュレーション
リーダー(PCD)／カード(PICC) 双方の信号を完全設定可能にエミュレート
VHBR対応
ASK
VNA標準内蔵
8〜80MHz ベクトルネットワークアナライザ
Test Suite基盤
EMVCo・NFC Forum・ISO・ICAO 各 Test Suite のHW中核
試験構成・ライセンス例
メーカー公開のライセンス構成です。現行の販売SKU、必要なハードウェアオプション、規格版は見積時に確認します。
| 区分 | ライセンス名 | 内容 |
|---|---|---|
| HW本体 | SC-ProxiLAB-HW-Quest (with VNA) | 共振周波数・Q値測定に対応するHWプラットフォーム |
| カード試験 / アナログ | SC-PROXILAB-QUEST-PCD-ANA | PICC試験時にPCD信号をアナログ制御 |
| カード試験 / デジタル | SC-ProxiLAB-Quest-PCD-DIG | PCD ISO14443 A/B をエミュレートしPICCを試験 |
| カード試験 / NFC | SC-ProxiLAB-Quest-PCD-NFC | NFC IP1/IP2・ISO15693・FeliCa のPCDエミュレーション |
| カード試験 / VHBR | SC-ProxiLAB-Quest-PCD-VHBR-ASK | VHBR ASK でのPICC試験 |
| カード試験 / EMD | SC-ProxiLAB-Quest-PICC-EMD-ANALYSER | カードのEMD（チップノイズ）解析 |
| リーダー試験 / アナログ | SC-ProxiLAB-Quest-PICC-ANA | PCD・NFC端末試験時にPICC信号をアナログ制御 |
| リーダー試験 / デジタル | SC-ProxiLAB-Quest-PICC-DIG | PICC ISO14443 A/B をエミュレートしPCDを試験 |
| リーダー試験 / ALM | SC-ProxiLAB-Quest-PICC-ALM | リーダーとモバイル間の位相ドリフト耐性（PDI）解析 |
実際に使う機能はHW構成とライセンスで決まるため、DUT役割（PICC/PCD）と試験スコープを先に確定します。
技術特性
| 主要機能 | 高精度な任意波形生成（AWG）／高度なI/Q復調／20dBm ベクトルネットワークアナライザ（VNA：8〜80MHz、−30〜+20dBm、共振周波数・Q値・複素インピーダンス測定）／プリイコライザフィルタリング |
|---|---|
| 検証できること | プロトコル適合検証／キャラクタライゼーション／カード・リーダー波形解析／カードEMDプロファイリング／実波形リプレイ（True-waveform replay）／共振周波数・Q値評価 |
| 対応プロトコル | ISO 14443（A/B/B'）・MIFARE™／VHBR（ASK）／ISO 15693・18000-3／FeliCa™（JIS X 6319）／NFC-IP1・-IP2（ISO/IEC 18092・ECMA 340） |
| ハードウェアIF | USB／汎用I/O×3／拡張HDMI×2／アナログ入力×2／RF出力×2 |
導入用途
- 新規開発時の L1 検証立ち上げ
- 構成変更・アップデート後の回帰
- 認証取得に向けた前段の網羅確認
認証との関係
この製品で行うのは適合試験です。正式な Type Approval は認定試験ラボが実施し、Letter of Approval は EMVCo または各 Payment System が発行します。当社が提供するのは試験環境の構築と運用支援です。
