SPY 3000
スマートカード通信モニタ（Smart Card Communication Monitor）。接触チップカードと受け入れ機器（ATM・POS端末・携帯）の間のISO 7816通信に割り込まず（非侵襲で）タップし、EMV・GSM・3Gの相互運用性問題を開発中もフィールドでもデバッグします。
解決する検証課題
SPY 3000は、13.56MHzのRF物理層。EMVCo L1 は Analog（物理・電気/無線）と Digital（プロトコル符号化）の両方を含みます。信号チェーンの入口。このフェーズで発生しがちな抜け・属人化・再現性の問題を、体系的な試験で解消します。
テストケース網羅範囲
カードと受入機器の間のISO 7816通信を、非侵襲でモニタします。
| 観点 | カバー範囲 |
|---|---|
| 対応プロトコル | T=0 / T=1（ISO 7816-3/4 baseline） |
| 準拠仕様 | ISO 7816・EMV・GSM・3G（Level 1 Compliance） |
| クロック速度 | 500kHz 〜 10MHz |
| 通信速度 | 300kBaud 超（16 clock cycles/etu） |
| 監視信号 | Vcc（5V / 3V / 1.8V / Off）・Reset・Clock・I/O |
| 解析内容 | ATR / PTS / APDU コマンド・レスポンス・ステータス |
| 接続形態 | 非侵襲タップ（カードと受入機器の間） |
| インターフェース | 接触（ISO 7816） |
対応端末・環境
ATM・POS端末・携帯端末とカードの間に挿入して使用します。対象機器・コネクタ条件は見積時に確認します。
試験構成・ライセンス例
メーカー公開データシート（V8.04）に基づく仕様です。現行SKU・対応OSは見積時に確認します。
| 区分 | 例 |
|---|---|
| ホストI/F | USB |
| 対応OS | Windows XP / Vista / Windows 7（データシート記載） |
| スクリプト | TCL（EMV・GSM/3G スクリプトを標準添付） |
Barnes International の接触型スマートカード通信モニタです。非接触の解析は行いません。名称の似た ProxiSPY Quest（KEOLABS）は非接触用の別製品です。
3つの連動ビュー
カード／端末間のやり取りをリアルタイムに3つのビューで表示。1つのビューでコマンドを選ぶと他のビューも同じ位置に同期します。
| Logic Analyser | Vcc・リセット・クロック・I/Oの論理レベルをグラフィカル表示。I/O送信元（カード/端末）を色分け、2本のカーソルで時間差を1クロックサイクル精度で測定 |
| Byte Level Communication Log | バイトレベルの通信ログ。データ送信元の色分け、プロトコルバイト・データエラー・パリティエラー・キャラクタ再送要求をハイライト |
| Interpreted Application Tree | アプリケーション層データをツリー表示。TCLスクリプト制御で、EMV・GSM/3Gの解釈スクリプトを標準添付。他アプリの解釈スクリプトはTCLで自作可能（Barnesへの依頼も可） |
技術仕様
| プロトコル | T=0・T=1（ISO 7816／EMV／GSM／3G）— Level 1適合の検証に対応 |
| クロック・速度 | クロック500kHz〜10MHz／自動PTS速度設定／300KBaud超・16クロックサイクル/etuに対応／クロック速度・クロック停止解析 |
| 計測精度 | イベントタイミングは1クロックサイクル精度（端末クロックサイクル・etuで報告）。リセット・I/Oの論理遷移にタイムスタンプ |
| デコード | ATR・PTS・APDUコマンド/レスポンス・ステータス・プロシージャバイト等を完全翻訳 |
| 監視信号 | Vcc（5V／3V／1.8V／Off）・リセット状態・クロック状態・I/O状態・I/O電流方向 |
| IF・可搬性 | USB接続。コンパクト・軽量でラボ・オフィス・フィールドで使用可（動作OSの最新要件は見積時に確認） |

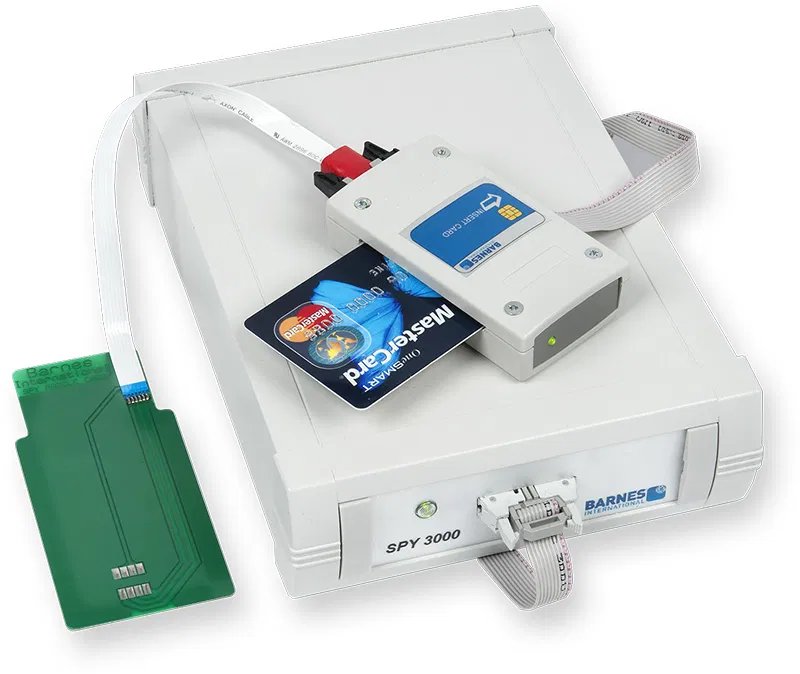

実機写真
導入用途
- 新規開発時の カード発行・QC 検証立ち上げ
- 構成変更・アップデート後の回帰
- 認証取得に向けた前段の網羅確認
認証との関係
適合試験用。認証取得が必要な場合は横断の認証サービスをご案内します。
