L1 · 물리 계층·프로토콜

ProxiSPY Quest

Name: ProxiSPY Quest
Brand: KEOLABS

비접촉형 IC 카드·IC 칩과 카드 리더 사이의 통신을 캡처·분석하여, 상호 운용성의 문제를 실시간으로 가시화하는 NFC 통신 테스터(Contactless Spy)입니다. 견고한 비침습 프로브로 아날로그부터 애플리케이션 계층까지 분석합니다.

공급사 Keolabs 규격 ISO 14443 A/B (VHBR ASK) · ISO 15693 · ISO 18092 · FeliCa · NFC Forum · MIFARE · Calypso B' 분석기

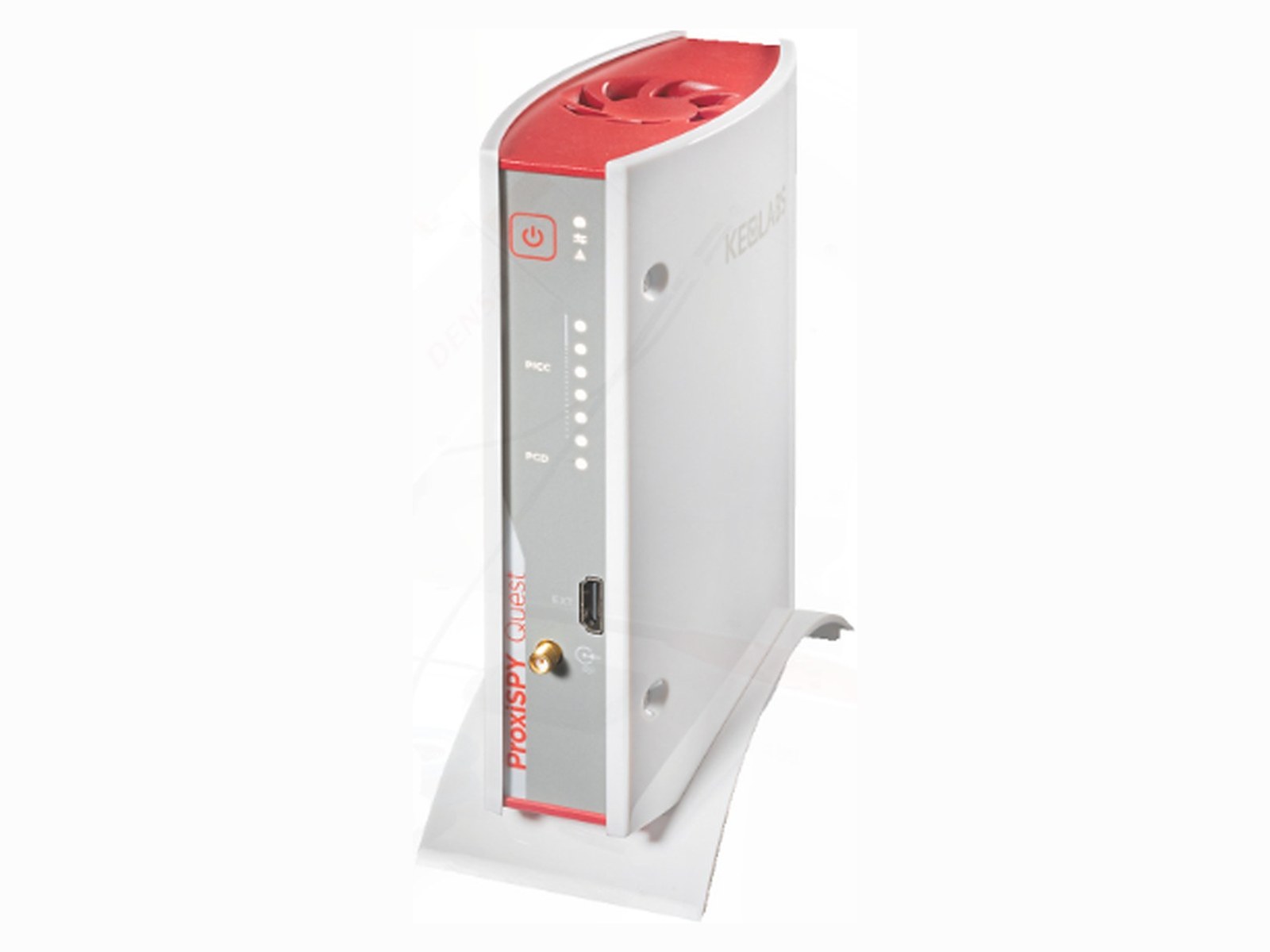

**ProxiSPY Quest 본체**탁상에 놓을 수 있는 크기. USB로 PC와 연결하여 Quest 소프트웨어에서 조작합니다.

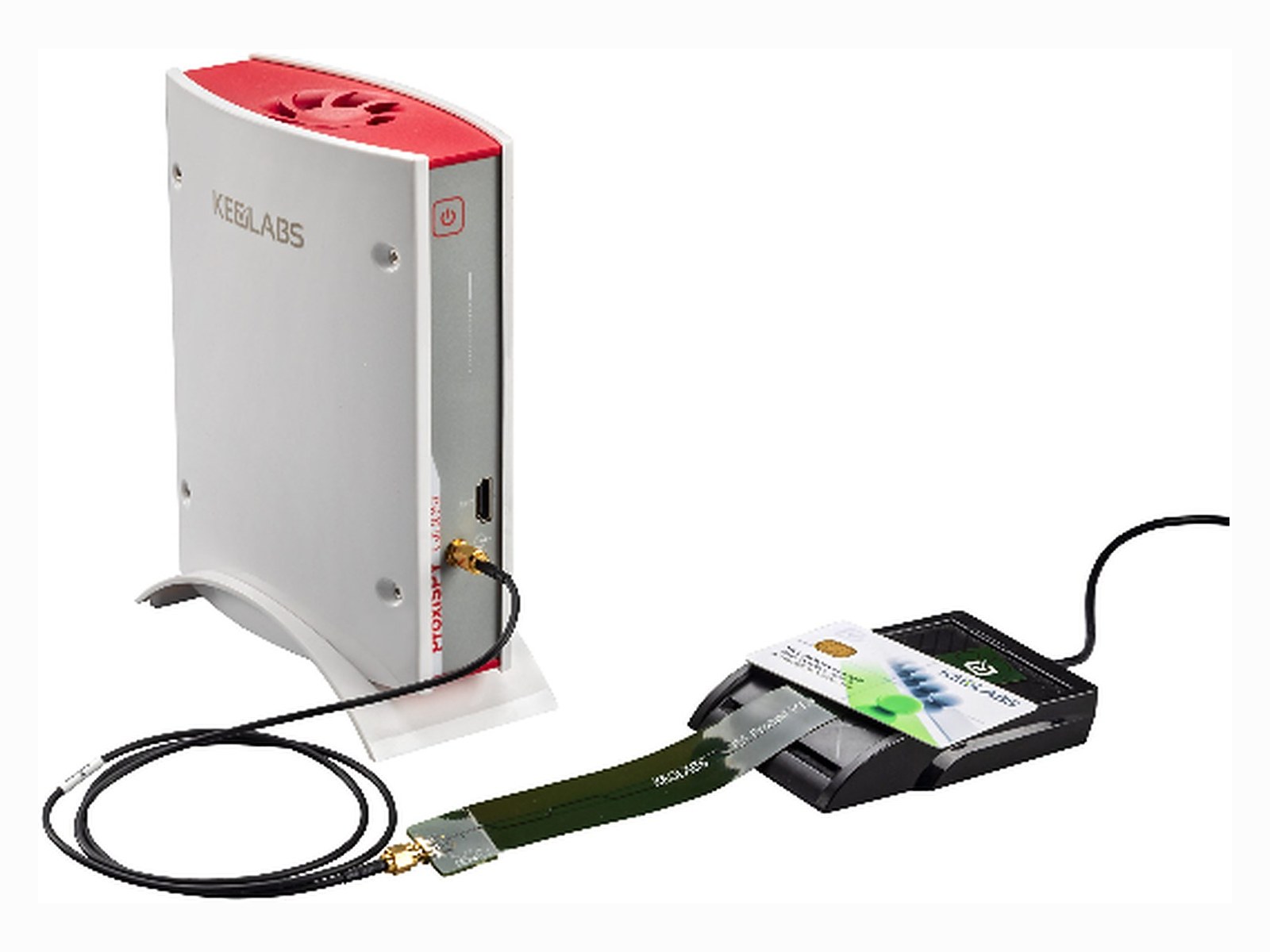

**본체·프로브·카드 리더 구성**프로브를 통신 경로에 두어, 피시험 카드를 넣은 리더와의 통신을 취득합니다.

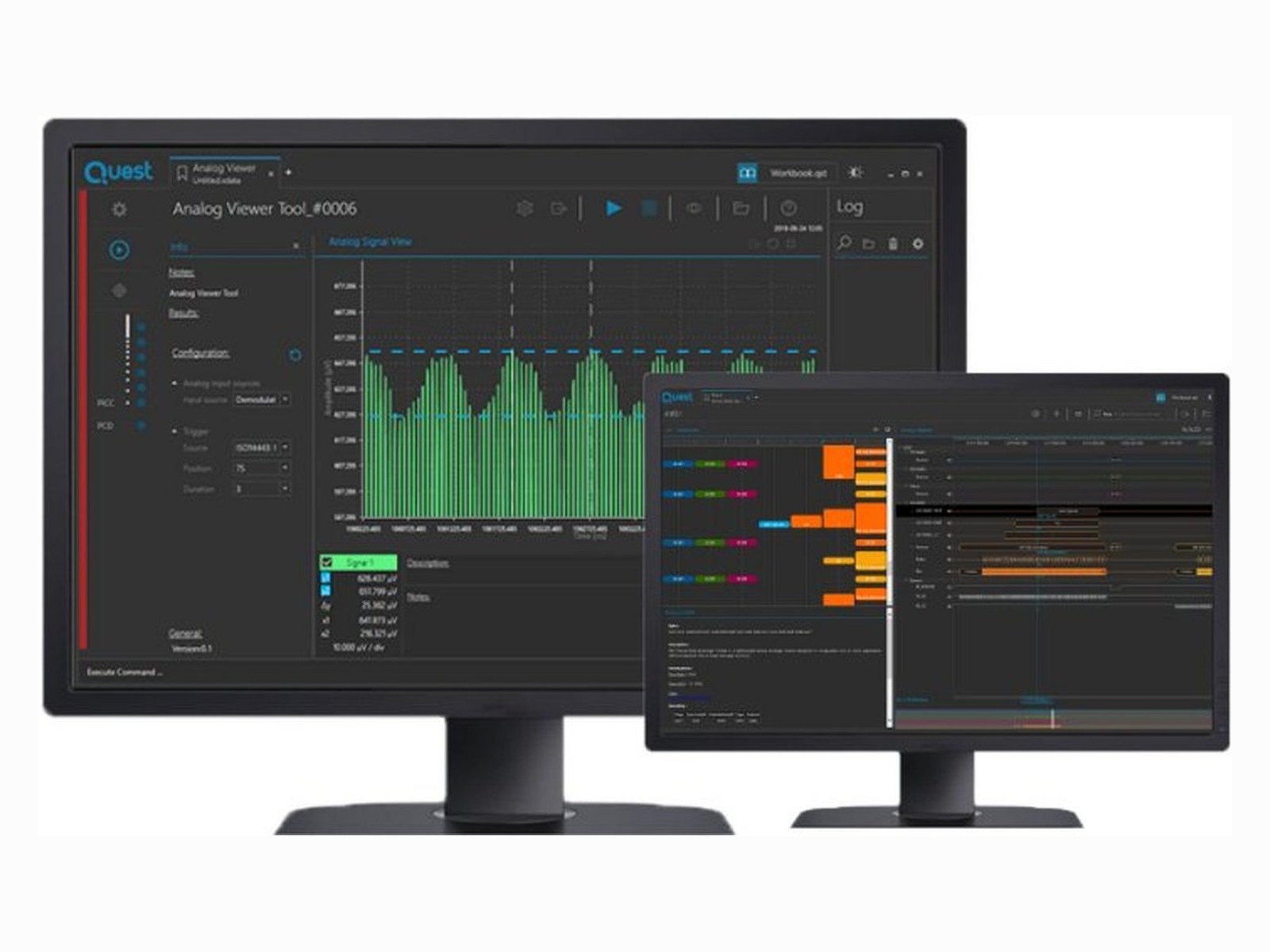

**Analog Viewer와 Trace 화면**파형과 프로토콜 분석을 나란히 확인할 수 있어 어느 통신에서 노이즈가 발생했는지 바로 추적됩니다.

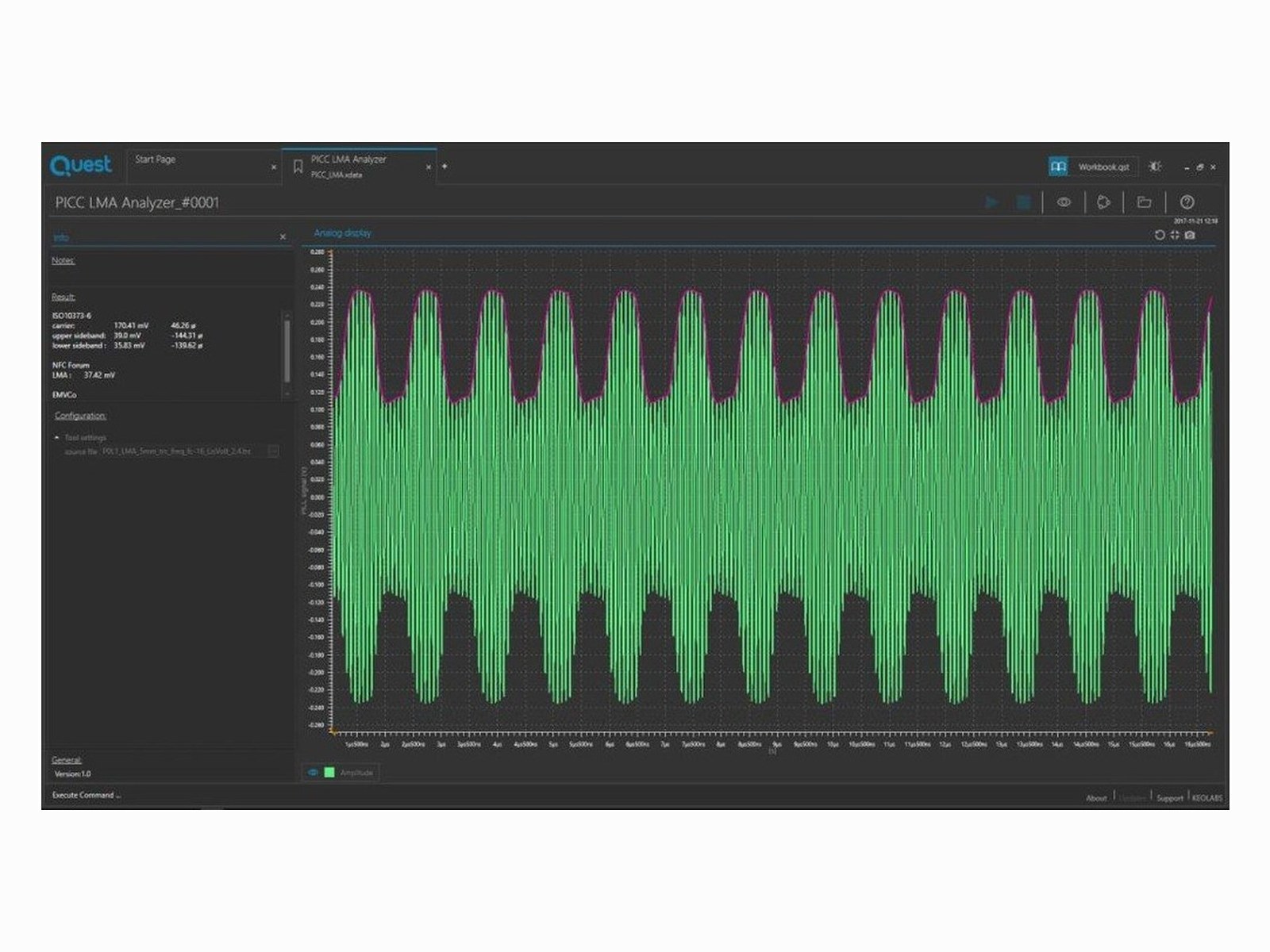

**PICC LMA Analyser**로드 모듈레이션 진폭을 측정하여 규격 기준값과 나란히 표시합니다.

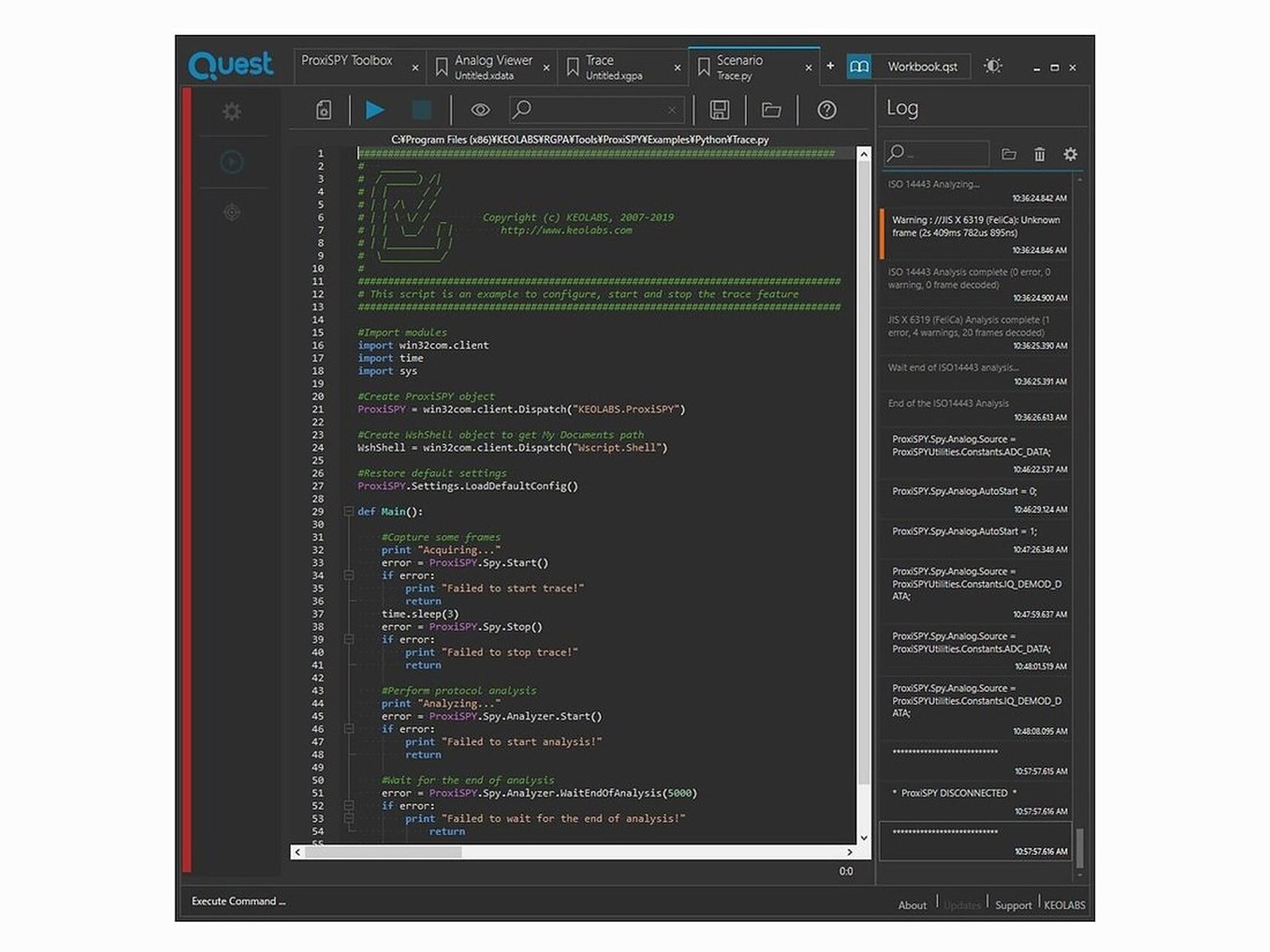

**Scenario를 통한 Python 자동화**본 제품의 기능을 호출하는 프로그램을 작성해 카드·리더 검사를 자동화할 수 있습니다.

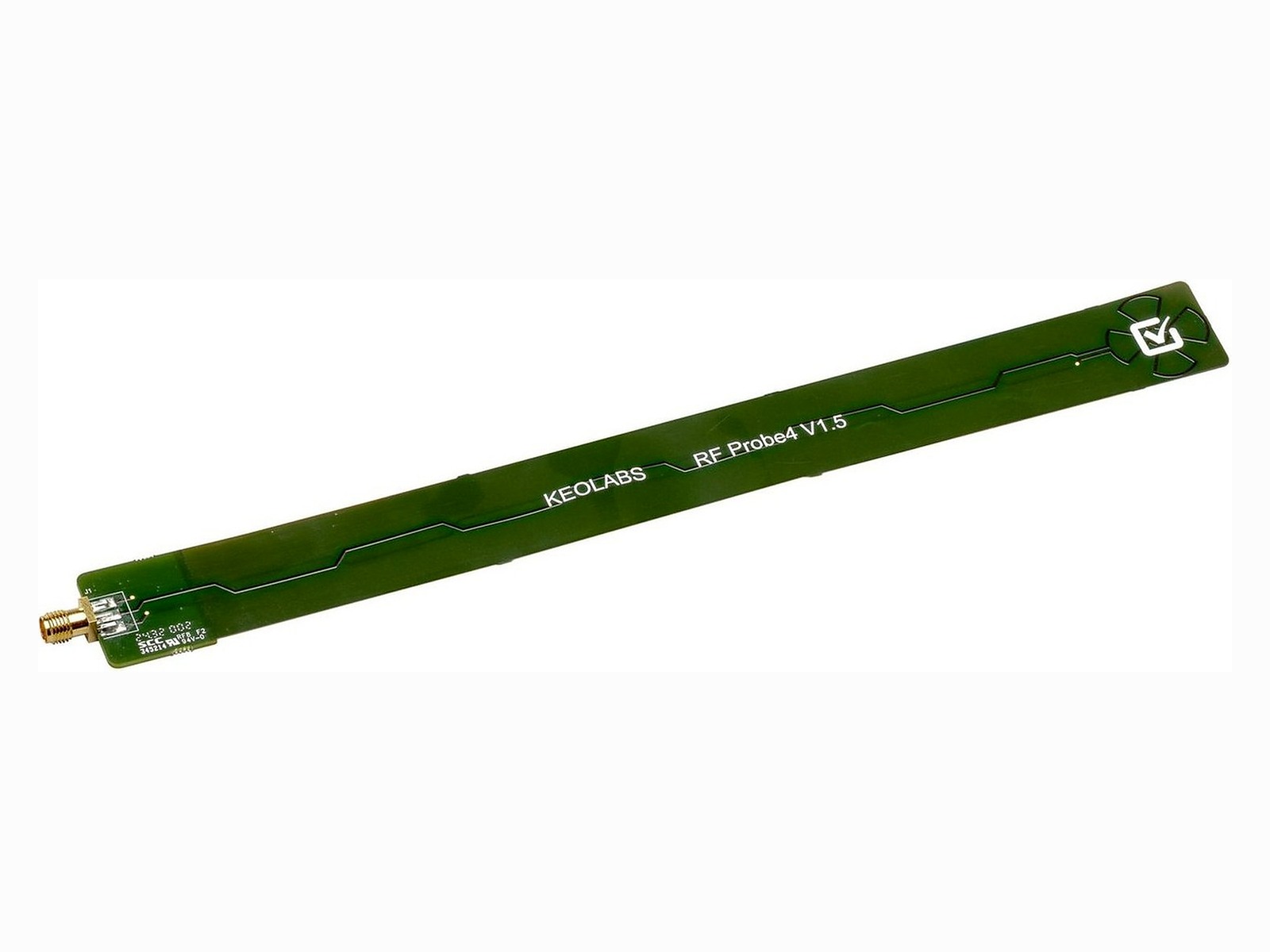

**RF 프로브**통신 경로에 두는 비침습 프로브로, DUT에 닿지 않고 측정합니다.

시험의 전체상

시험 벤치는 “소프트웨어 → 테스터 → 지그 → 피시험 기기” 의 4요소로 구성됩니다. 본 제품이 어디에 위치하는지를 나타냅니다.

STEP 1 — 테스트 프로그램규격 테스트 스위트(실행 환경: SCRIPTIS™)규격별 테스트 프로그램은 SCRIPTIS™ 위에서 실행합니다. 제공 형태·라이선스 구성은 견적 구성에 따라 확인합니다. 실행 중에는 DUT 설치·지그 변경 팝업 지시가 표시됩니다.

STEP 2 — 테스터 본체ProxiLAB Quest 등신호의 생성·측정을 수행하는 하드웨어입니다. 카드·리더를 에뮬레이트합니다

STEP 3 — 지그·자동화기준 안테나·프로브·로봇규격이 정하는 기준 지그의 접속이 필수입니다. 접속하지 않으면 스위트를 실행할 수 없습니다. 로봇으로 위치 스윕을 자동화합니다

STEP 4 — 피시험 기기DUT: 카드·단말·모바일 기기개발 중인 제품입니다. 규격 적합성과 상호 운용성을 검증하는 대상입니다

무엇을 할 수 있는가

표시·분석 기능

이 제품이 “무엇을, 어떻게 표시하는가” 입니다. 캡처한 통신을 목적별 뷰로 시각화합니다.

아날로그 뷰어Analog Viewer

캡처한 아날로그 프레임을 오실로스코프와 같은 파형으로 표시합니다. 통신 강도의 확인, 노이즈나 판독 불가의 원인 분석에 사용합니다.

RF 데이터: 신호 파형을 그대로 확인하며, 안티콜리전 분석이 용이합니다
IQ 변조 데이터: 노이즈의 파워가 발생하는 지점을 파악합니다

디지털 뷰어 / 트레이스Digital Viewer

통신 프레임을 자동 분석하여 프로토콜·응답별로 표시합니다. 동적 프로토콜 문서가 있어 사양서를 그때그때 참조하지 않고 분석할 수 있습니다.

리스트/시퀀스: 단계별·프로토콜별(ISO 14443/15693/FeliCa)로 정리
통계 분석·프로토콜 경고/오류의 자동 식별
주석·필터·익스포트

통신 타이밍 분석Communication Timing Analyzer

통신을 시간축에 플롯하여 기간과 간격을 파악합니다. 메시지 사이의 정밀한 타이밍 측정이 가능합니다.

각 통신의 기간·간격을 가시화
카드·리더의 상태 전이를 Sequence View로 추적

PCD 파형 분석 / 시나리오PCD Waveform Analyzer / Scenario

PCD의 파형을 자동 분석합니다. Quest의 기능을 사용하는 프로그램을 작성·실행하여 카드·리더 검사를 자동화합니다.

COM 컴포넌트 지원: Quest: Python등으로 자동화
검사 시퀀스의 자동 실행·회귀 시험에 활용

지원 프로토콜

ISO 14443 A/B(VHBR ASK)ISO 15693 전 모드ISO 18092 (P2P/Passive/Active)JIS X 6319 FeliCaNFC Forum (NFC-IP1/IP2 / LLCP/SNEP / NDEF / V-card)Topaz / MIFARE / Calypso(B')

인터페이스

USB범용 I/O(동기·신호 측정용 아날로그 1채널+디지털 2채널 출력)TCP-IP

분석 소프트웨어는 KEOLABS 공통 환경인 Quest / RGPA입니다. RGPA는 무상이며, KEOLABS 제품을 갖고 있지 않은 거래처와도 데이터를 공유할 수 있습니다. Barnes의 SPY 3000과는 별개 제품입니다.

선정 가이드 — 어느 쪽이 맞는가

이런 검토라면 ProxiSPY QuestProxiSPY Quest가 최적입니다아날로그 파형과 노이즈까지 정밀하게 분석하고 싶다 / 출하 검사·상호 운용성의 품질 보증 / 시험소에 두고 차분히 분석 / FeliCa·ISO 15693을 포함하는 폭넓은 비접촉 분석

이런 검토라면 NomadLABNomadLAB →개발 현장·필드로 가지고 나가 검증 / 접촉+비접촉을 엔드투엔드로 분석 / 실제 카드 없이 에뮬레이트하여 리더를 개발 / 본체 화면만으로 스탠드얼론 운용

두 장비의 병용도 유효합니다: 시험소의 정밀 분석(ProxiSPY)과 현장 대응(NomadLAB)을, 부속 분석 소프트웨어 RGPA(본체 시리얼에 연결됨)로 캡처 데이터를 공유하면서 연계할 수 있습니다.

기술 특성

기술 특성
주요 기능	비침습 프로브 / 고도의 I/Q 복조 / 자동 디코드(프로토콜 사전 선택 불필요) / 고정밀 아날로그 스파이(클록 주기당 25점) / 테스트 벤치용 API / 실시간 트리거·디지털 I/O 3포트 / 트랜잭션 분석(타이밍·애플리케이션) / 데이터 로거 / 전 프로토콜·전 속도를 네이티브 지원
지원 프로토콜	ISO 14443 A/B(VHBR ASK) / ISO 15693 전 모드 / ISO 18092(P2P·Passive·Active) / APDU 레벨까지 분석 / JIS X 6319 FeliCa / NFC Forum(ECMA 340 NFC IP-1·ECMA 352 NFC IP-2) / LLCP·SNEP / NDEF / V-card / Topaz / MIFARE / B'(Calypso Innovatron)
하드웨어 인터페이스	USB / 범용 I/O 3포트 / 아날로그 입력 2채널

NomadLAB과의 구분

ProxiSPY Quest는 모니터링 전용의 시험소 설치형 장비이며, 아날로그부터 비트 단위의 정밀 분석과 ISO 15693을 포함하는 폭넓은 비접촉 프로토콜이 강점입니다. 카드 에뮬레이션이나 접촉 통신(ISO 7816·SWP)의 분석, 현장으로의 반출이 필요한 경우에는 NomadLAB(바이트 단위·스탠드얼론 동작)을 상세한 비교표와 함께 확인해 주십시오.

도입 용도

신규 개발 시 L1 검증 착수
구성 변경·업데이트 후의 회귀 시험
인증 취득을 위한 전 단계의 망라 확인

인증과의 관계

이 제품으로 하는 것은 적합성 시험입니다. 정식 Type Approval은 인정 시험소가 실시하고, Letter of Approval은 EMVCo 또는 각 Payment System이 발행합니다. 당사가 제공하는 것은 시험 환경의 구축과 운용 지원입니다.
