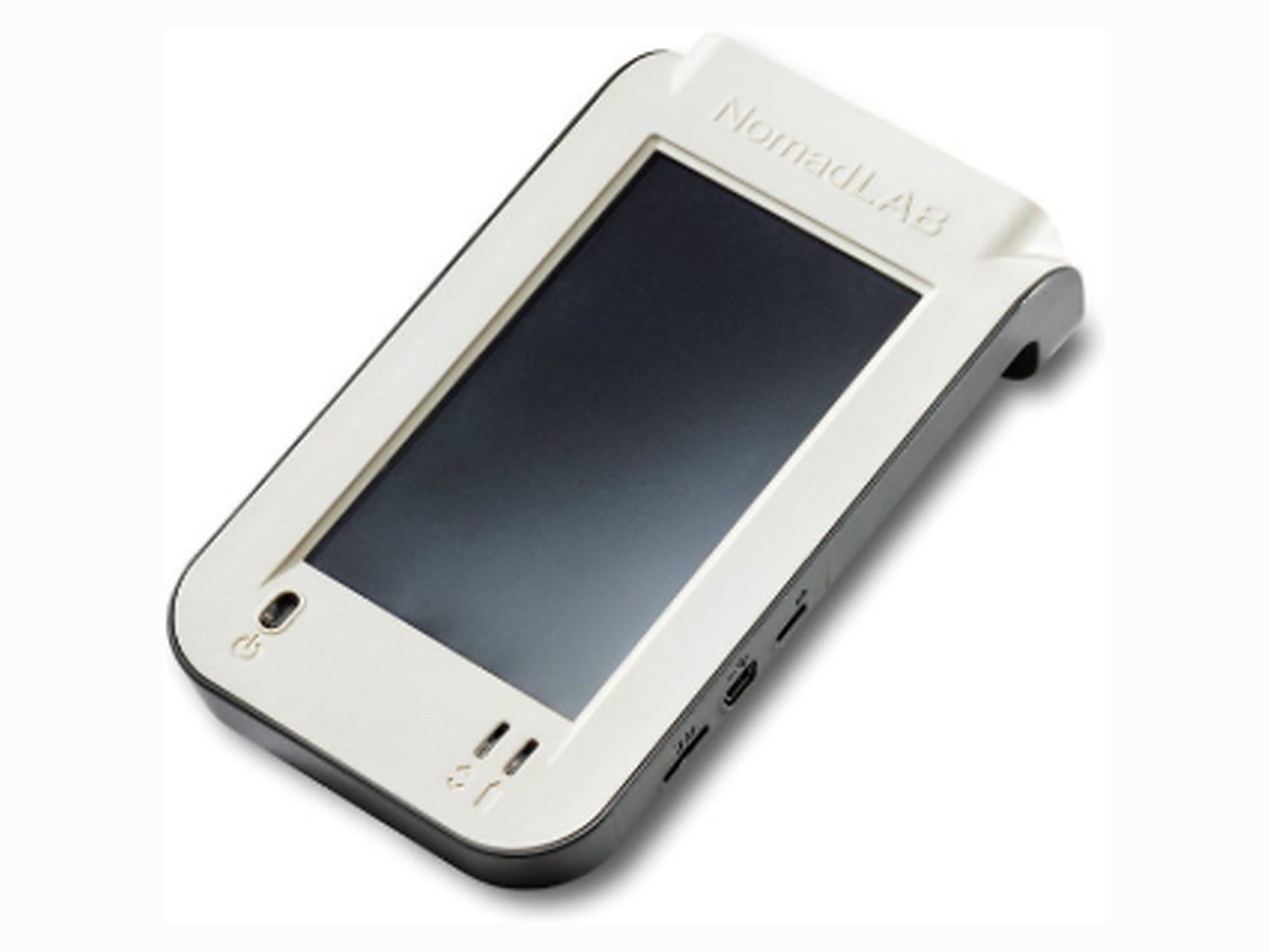

NomadLAB
시험소에도 현장에도 적합한 휴대형 시험·분석 도구입니다. 배터리·USB 구동으로, NFC·ISO 14443 A/B·FeliCa·ISO 7816·SWP(HCI/SHDLC)의 스파이와 ISO 7816/14443 카드 신호의 에뮬레이션을 제공합니다.
시험의 전체상
시험 벤치는 “소프트웨어 → 테스터 → 지그 → 피시험 기기” 의 4요소로 구성됩니다. 본 제품이 어디에 위치하는지를 나타냅니다.
무엇을 할 수 있는가
시험소에도 현장에도 적합한 휴대형 시험·분석 도구입니다. 배터리·USB 구동으로, NFC·ISO 14443 A/B·FeliCa·ISO 7816·SWP(HCI/SHDLC)의 스파이와 ISO 7816/14443 카드 신호의 에뮬레이션을 제공합니다.
표시·분석 기능

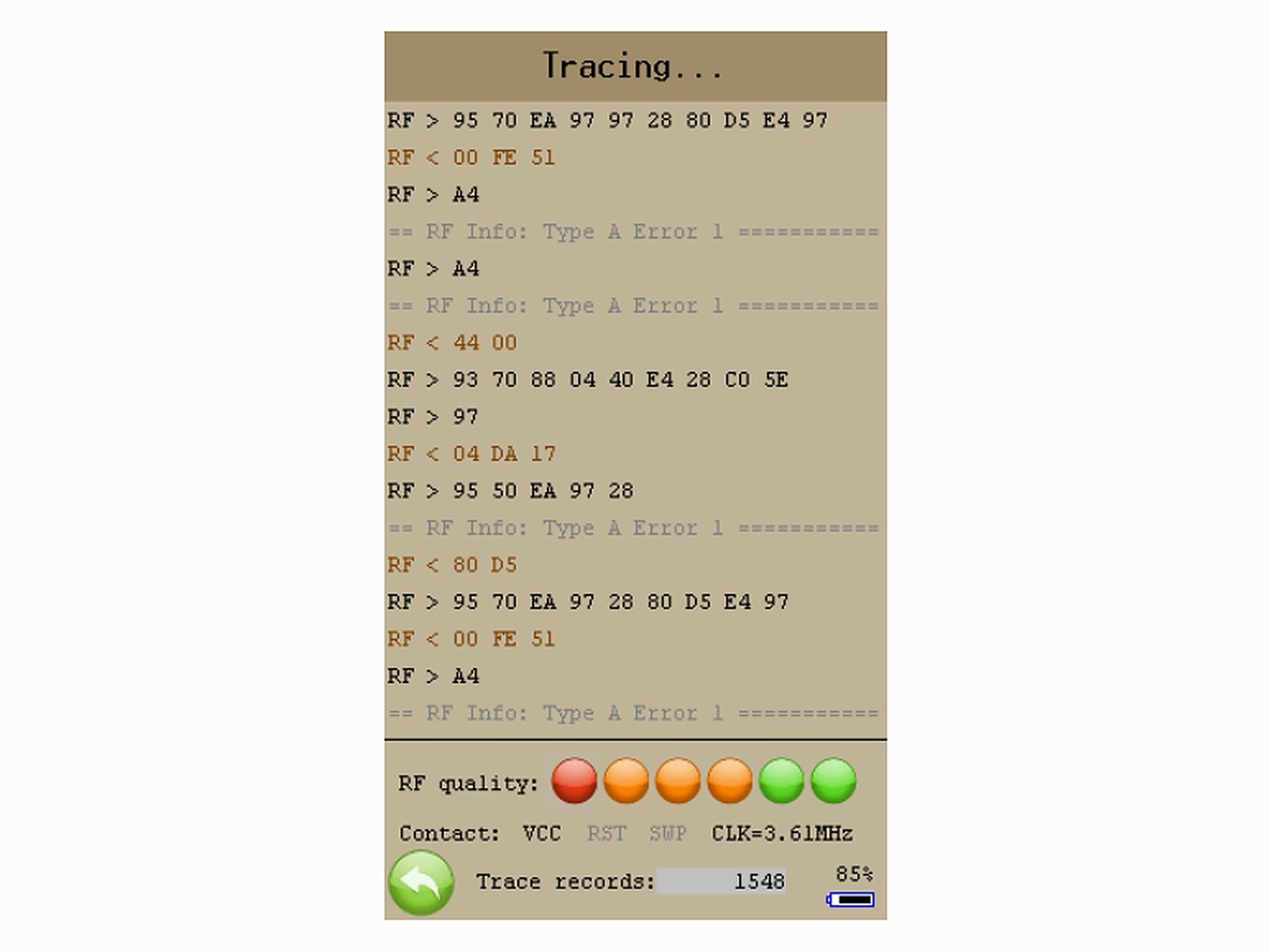

이 제품이 “무엇을, 어떻게 표시하는가” 입니다. 캡처한 통신을 목적별 뷰로 시각화합니다.
현장에서의 NFC·접촉 통신의 캡처·분석입니다. 바이트 레벨까지 가능합니다(RGPA 병용 시).
- NFC·ISO 14443 A/B·FeliCa의 비접촉 스파이
- ISO 7816·SWP(HCI/SHDLC)의 접촉 스파이
카드 리더의 액티브 시험을 위해 ISO 7816/14443의 카드 신호를 에뮬레이트합니다.
- 리더 기기의 동작 확인·상호 접속 시험
- 휴대성을 중시한 출장 검증
배터리·USB 구동으로 휴대할 수 있습니다. RGPA 병용으로 바이트 레벨 분석이 가능합니다. ProxiSPY Quest(설치형·고대역)와 역할을 분담합니다.
네 가지 사용법
동일한 하드웨어에 목적에 따른 옵션을 추가하여 구분해 사용합니다.
| 용도 | 내용 | 필요 옵션 |
|---|---|---|
| 비접촉 스파이 | ISO 14443(A/B)·NFC(IP1/IP2)·FeliCa의 통신을 캡처·분석 | SPY-AB / SPY-NFC |
| 접촉 스파이 | SWP·ISO 7816의 통신을 실시간으로 캡처·분석 | SPY-CT |
| 비접촉 카드 에뮬레이션 | ISO 14443(A/B) 카드를 모의하여 리더 측을 애플리케이션 계층에서 검증 | PICC-AB |
| 접촉 카드 에뮬레이션 | ISO 7816 카드를 모의하여 접촉 리더를 애플리케이션 계층에서 검증 | UICC-7816 |
에뮬레이션 시 레이어 3 명령(ATQA·ATR 등)은 본체가 자동 처리합니다. 레이어 4 명령은 API를 통해 취득하여, 응답을 소프트웨어 측에서 돌려줄 수 있습니다.
선정 가이드 — 어느 쪽이 맞는가
두 장비의 병용도 유효합니다: 시험소의 정밀 분석(ProxiSPY)과 현장 대응(NomadLAB)을, 부속 분석 소프트웨어 RGPA(본체 시리얼에 연결됨)로 캡처 데이터를 공유하면서 연계할 수 있습니다.
기술 특성
| 분석(부속 소프트웨어 RGPA) | ISO 14443(A·B)·NFC(IP1·IP2)·FeliCa / SWP·ISO 7816 프로토콜 / 프로토콜·바이트 레벨에서의 통신 표시 |
|---|---|
| 에뮬레이션 | ISO 14443·ISO 7816 통신의 에뮬레이트 및 분석. 에뮬레이션 시에는 레이어 3 명령(ATQA·ATR 등)을 자동 처리하고, 레이어 4 명령은 소프트웨어 API를 통해 취득·응답합니다가능 |

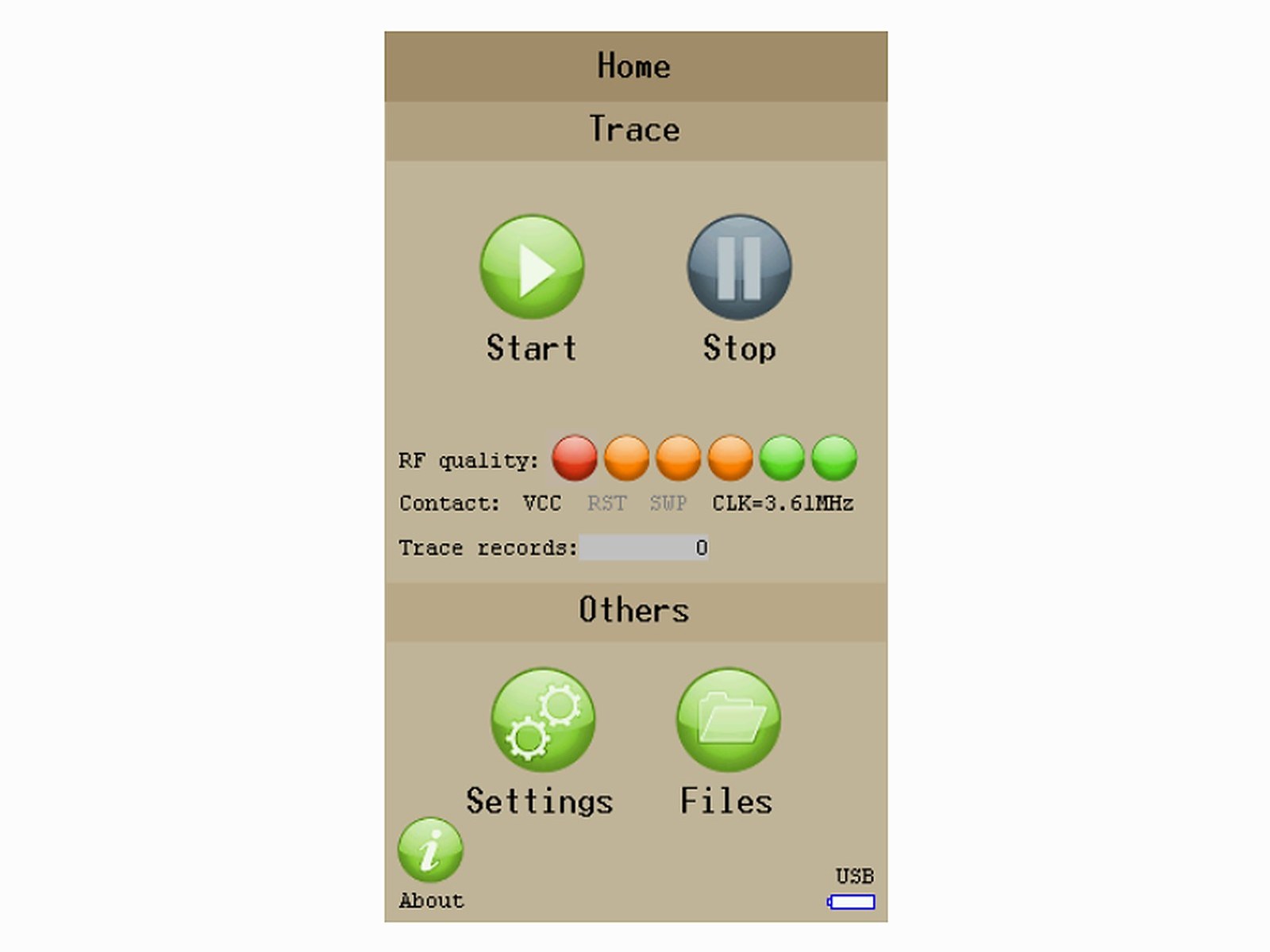

| 운영 | 터치 패널·배터리 구동(USB 충전)으로 스탠드얼론 동작 / PC 주변 기기(USB 2.0)로도 동작 / Python·JScript·Java·C++ 등(Microsoft COM 지원 언어)으로 제어 |

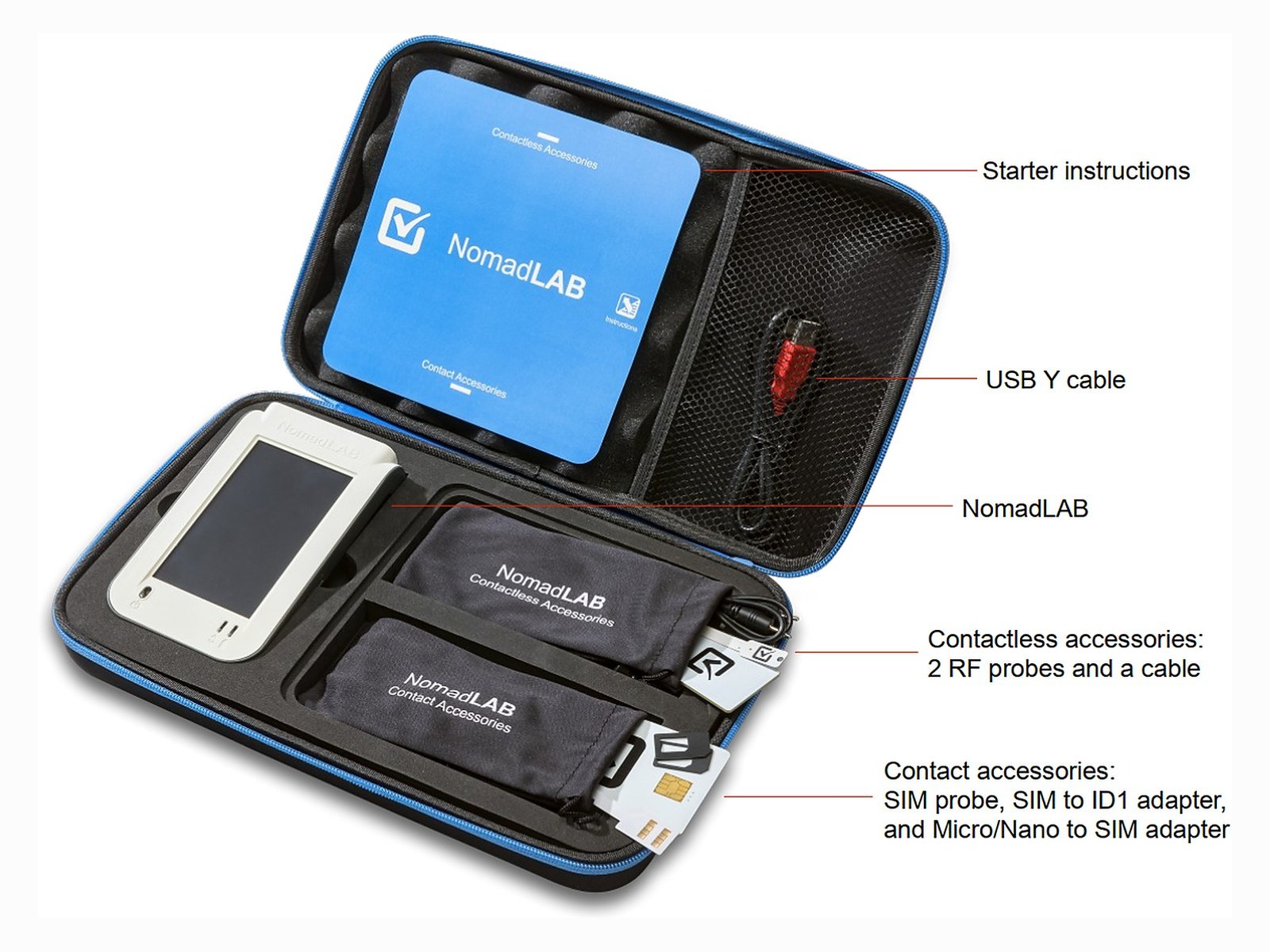

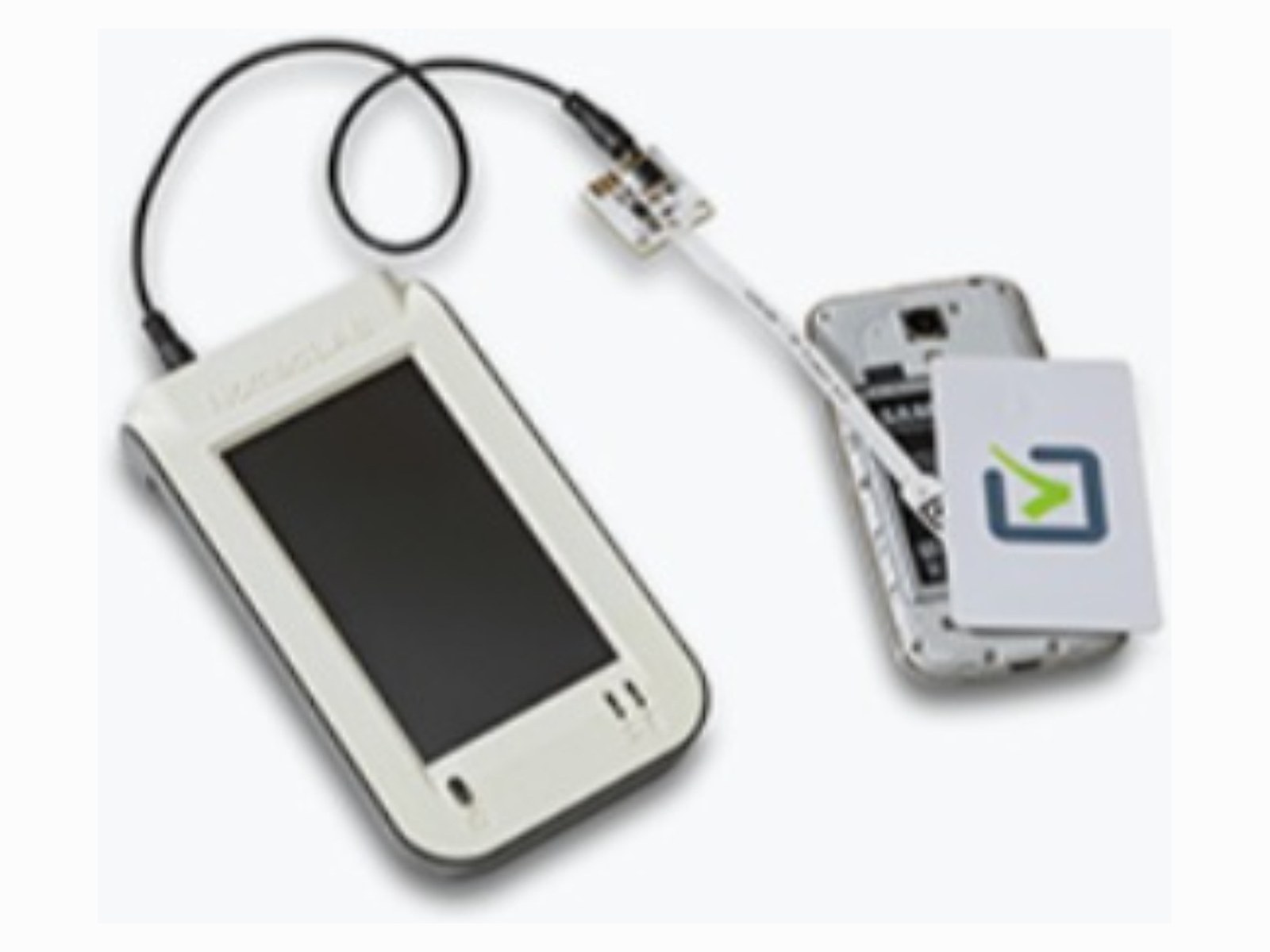

| 액세서리 | Micro Nano Sim Flex KIT(3FF Micro 프로브 4종+4FF Nano 프로브 4종+Nano SIM R1 장형) / C-RF Probe 4(휴대전화 등 비표준 폼팩터용) |
지원 프로토콜 목록
| 기능 \ 프로토콜 | ISO14443 (A/B) | FeliCa | ISO18092 | ISO15693 | NFC Forum* | ISO7816 | SWP/HCI |
|---|---|---|---|---|---|---|---|
| 모니터링(디지털·애플리케이션 계층) | ○ | ○ | ○ | × | ○ | ○ | ○ |
| 카드 에뮬레이션(디지털 계층) | ○ | × | × | × | × | ○ | × |
| 아날로그 파형 분석·리더 에뮬레이션 | ×(미지원. 아날로그 레벨의 파형 분석은 ProxiSPY Quest를 권장) | ||||||
* NDEF·SNEP·LLCP·DEP 등. ISO 15693의 분석이 필요한 경우에는 ProxiSPY Quest를 검토해 주십시오.
옵션 구성(형식 번호 체계)
하드웨어 기반에 필요한 분석·에뮬레이션 기능만 추가 구입할 수 있습니다. 구입 후의 단계적 기능 확장도 용이합니다. 형식 번호는 모두 “SC-NomadLAB-” 를 접두로 붙입니다.어느 하나 이상의 기능 옵션이 필수입니다.
| SC-NomadLAB-HW | 하드웨어 기반(본체) |
|---|---|
| SPY-AB | ISO 14443(Type A/B)의 신호 캡처·프로토콜 분석 |
| SPY-NFC | NFC(IP1·IP2)의 신호 캡처·프로토콜 분석. FeliCa 근접 프로토콜 분석을 포함합니다 |
| SPY-CT | 접촉 카드·리더 사이의 신호 분석(SWP·ISO 7816 양 프로토콜을 포함) |
| PICC-AB | ISO 14443(Type A/B) 비접촉 카드 에뮬레이션(SC-NomadLAB-Emu-RF Probe 동봉) |
| UICC-7816 | ISO 7816 접촉 카드 에뮬레이션 |
ProxiSPY Quest와의 구분
| 항목 | ProxiSPY Quest | NomadLAB |
|---|---|---|
| 자리매김 | 시험소 설치형 정밀 분석 장비 | 현장 대응 포터블 분석·에뮬레이트 장비 |
| 모니터링 레벨 | 아날로그 / 디지털 / 애플리케이션(비트 단위) | 디지털 / 애플리케이션(바이트 단위) |
| ISO15693 | ○(전 모드) | × |
| 접촉(ISO 7816·SWP/HCI) | ×(접촉의 정밀 분석은 ContactLAB) | ○(접촉+비접촉을 엔드투엔드로 동시 분석) |
| 카드 에뮬레이션 | ×(모니터링 전용) | ○ (ISO14443 A/B / ISO7816) |
| 아날로그 파형의 취득·분석 | ○(Analog Viewer로 오실로스코프처럼 표시, 노이즈·판독 불량의 원인 분석) | ×(RF 레벨 표시까지) |
| 전원·운용 | AC 100-240V, PC 필수 | USB 급전(내장 배터리 최대 4시간), 본체 터치 화면으로 스탠드얼론 |
정밀한 아날로그·비트 분석과 출하 품질 검사라면 ProxiSPY Quest, 접촉 지원·에뮬레이션·휴대성이라면 NomadLAB입니다. 두 장비를 병용하면 부속 분석 소프트웨어 RGPA로 캡처 데이터를 공유하면서, 시험소의 정밀 분석과 현장 대응을 매끄럽게 연계할 수 있습니다.
도입 용도
- 신규 개발 시 L1 검증 착수
- 구성 변경·업데이트 후의 회귀 시험
- 인증 취득을 위한 전 단계의 망라 확인
인증과의 관계
이 제품으로 하는 것은 적합성 시험입니다. 정식 Type Approval은 인정 시험소가 실시하고, Letter of Approval은 EMVCo 또는 각 Payment System이 발행합니다. 당사가 제공하는 것은 시험 환경의 구축과 운용 지원입니다.
