何ができるか
非接触型ICカード／ICチップとカードリーダー間の通信をキャプチャ・解析し、相互運用性の問題をリアルタイムで可視化する NFC通信テスター（Contactless Spy）。堅牢・非侵襲プローブで、アナログからアプリケーション層まで解析します。
表示・解析機能
この製品が「何を、どう表示するか」。キャプチャした通信を、目的別のビューで可視化します。
アナログビューアーAnalog Viewer
キャプチャしたアナログフレームをオシロスコープのような波形で表示。通信強度の確認、ノイズや読み取り不可の原因解析に。
- RFデータ：信号波形をそのまま確認、アンチコリジョン分析が容易
- IQ変調データ：ノイズのパワーが生じる箇所を把握
デジタルビューアー / トレースDigital Viewer
通信フレームを自動分析し、プロトコル・レスポンス別に表示。動的プロトコル文書つきで仕様書を都度参照せずに解析。
- リスト／シーケンス：段階別・プロトコル別（ISO14443/15693/FeliCa）に整理
- 統計解析・プロトコル警告/エラーの自動識別
- 注釈・フィルタ・エクスポート
通信タイミング解析Communication Timing Analyzer
通信を時間軸にプロットし、期間や間隔を把握。メッセージ間の精密なタイミング測定。
- 各通信の期間・間隔を可視化
- カード／リーダの状態遷移をSequence Viewで追跡
PCD波形解析 / シナリオPCD Waveform Analyzer / Scenario
PCDの波形を自動解析。Questの機能を使うプログラムを作成・実行し、カード／リーダ検査を自動化。
- COMコンポーネント対応：JScript/C/VB/Python 等で自動化
- 検査シーケンスの自動実行・回帰に活用
対応プロトコル
ISO 14443 A/B（VHBR ASK 最大6.8Mbps）ISO 15693 全モードISO 18092（P2P/Passive/Active）JIS X 6319 FeliCaNFC Forum（NFC-IP1/IP2・LLCP/SNEP・NDEF・V-card）Topaz / MIFARE / Calypso(B')
インターフェース
USB汎用I/O（同期・信号測定用の1アナログ+2デジタル出力）TCP-IP
解析ソフトは KEOLABS 共通環境 Quest / RGPA。RGPAは無償で、KEOLABS製品を持たない取引先とデータ共有可能。Barnes の SPY 3000 とは別製品です。
技術特性（2025年版会社案内より）
| 主要機能 | 非侵襲プローブ／高度なI/Q復調／自動デコード（プロトコル事前選択不要）／高精度アナログスパイ（クロック周期あたり25点）／テストベンチ用API／リアルタイムトリガ・デジタルI/O×3／トランザクション解析（タイミング・アプリケーション）／データロガー／全プロトコル・全速度をネイティブ対応 |
| 対応プロトコル | ISO 14443 A/B（VHBR ASK 最大6.8Mbps）／ISO 15693 全モード／ISO 18092（P2P・Passive・Active）／APDUレベルまで解析／JIS X 6319 FeliCa／NFC Forum（ECMA 340 NFC IP-1・ECMA 352 NFC IP-2）／LLCP・SNEP／NDEF／V-card／Topaz／MIFARE／B'（Calypso Innovatron） |
| ハードウェアIF | USB／汎用I/O×3／アナログ入力×2 |

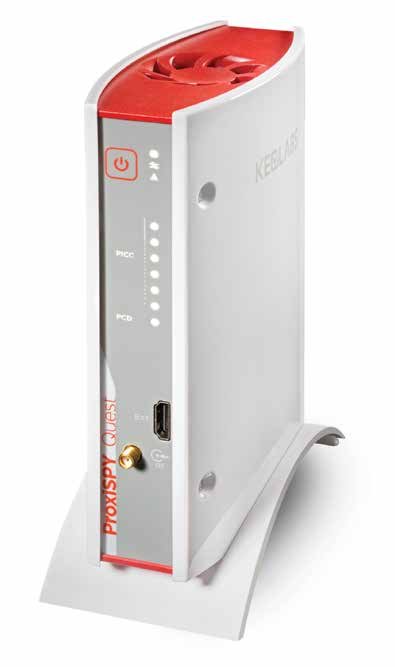

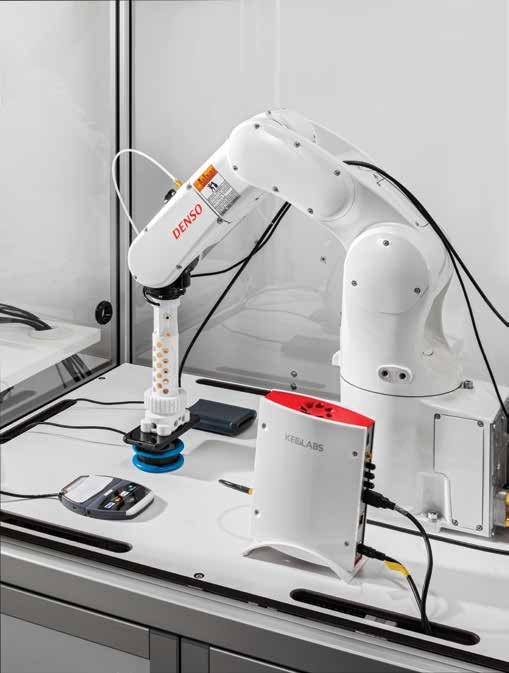

実機写真
導入用途
- 新規開発時の L1 検証立ち上げ
- 構成変更・アップデート後の回帰
- 認証取得に向けた前段の網羅確認
認証との関係
適合試験用。認証取得が必要な場合は横断の認証サービスをご案内します。
